Tại sao chọn phân phối điện chính xác cho trung tâm dữ liệu?

Một trung tâm dữ liệu có thể có một UPS hoạt động tốt, các PDU giá đỡ tốt và không có cảnh báo nào đang hoạt động—sau đó phát hiện ra mạch nhánh bị tải nặng trong quá trình mở rộng, cầu dao ngắt sau khi thay đổi bảo trì hoặc sự cố sử dụng năng lượng mà không ai có thể chỉ định cho tủ. Điểm yếu thường không nằm ở khả năng phát điện hay nguồn điện dự phòng. Đây là lớp phân phối giữa nguồn và giá đỡ CNTT.

Câu trả lời ngắn gọn: chọnPhân phối điện chính xáckhi bạn cần xem, bật báo động và quản lý nguồn điện ở cấp độ tủ và mạch nhánh thay vì coi phân phối như một bảng điện thụ động. Khả năng hiển thị đó giúp người vận hành phát hiện sự mất cân bằng tải sớm hơn, lập kế hoạch công suất sẵn có với bằng chứng tốt hơn và cách ly các lỗi mà không cần đoán xem mạch hạ lưu nào bị ảnh hưởng.

Chọn phân phối chính xác khi tủ—không chỉ giá đỡ—phải chịu rủi ro tải và sử dụng năng lượng

Một tủ phân phối thông thường cung cấp điện. Tủ phân phối điện thông minh cũng báo cáo những gì đang xảy ra với nó. Sự khác biệt đó trở nên quan trọng khi phòng máy chủ có đủ mạch, tủ, người thuê hoặc thay đổi khối lượng công việc mà bảng tính và việc đọc đồng hồ đo không thường xuyên không còn thể hiện toàn bộ câu chuyện.

Tủ phân phối chính xác đặt giám sát tại điểm nguồn được chia thành các mạch đi ra. Các điều kiện hiện tại, điện áp, công suất, năng lượng, trạng thái cầu dao và cảnh báo có thể được thu thập tại tủ và theo nhánh nếu được định cấu hình. Thay vì tìm hiểu về tình trạng quá tải mạch sau khi cầu dao mở, nhóm của bạn có thể đặt ngưỡng vận hành và điều tra tải tăng trước khi mất điện.

Lợi ích không chỉ đơn thuần là nhiều dữ liệu hơn. Đó là trách nhiệm có thể sử dụng được. Giám sát năng lượng ở cấp độ tủ có thể giúp phân biệt một tủ đã được tải với một tủ chỉ có vẻ như đã được tải do chỉ số ở cấp độ phòng rộng. Thông tin ở cấp chi nhánh cũng khiến các cuộc thảo luận về công suất trở nên kỷ luật hơn: các hoạt động có thể xem xét hoạt động thực tế của mạch trước khi phê duyệt một giá đỡ mới, thay vì dựa vào các giả định về bảng tên.

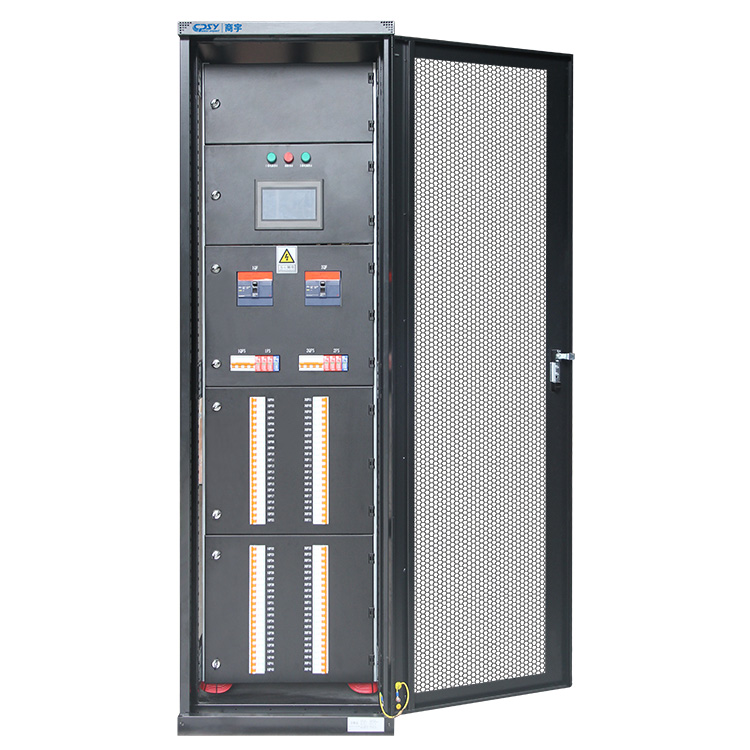

CPSY định vịtủ phân phối điện chính xáclàm thiết bị phân phối thiết bị đầu cuối cho trung tâm dữ liệu và phòng máy tính. Các cấu hình đã nêu của nó bao gồm các mạch nhánh có thể cấu hình, giám sát nhánh, báo động, HMI màn hình cảm ứng 7 inch và giao tiếp Modbus. Những chức năng đó chỉ hữu ích nếu chúng được vận hành chính xác và được ai đó xem xét. Màn hình cảm ứng không thay thế cho quyền sở hữu cảnh báo, các phép đo cơ bản hoặc quy trình kiểm soát thay đổi.

Cách giám sát nhánh thông minh hỗ trợ hoạt động điện nhanh hơn, được thông tin tốt hơn

Giám sát chi nhánh hoạt động vì nó thu hẹp khu vực tìm kiếm. Đồng hồ đo mức nguồn có thể xác nhận rằng đầu ra hoặc tủ UPS đang mang nhiều tải hơn dự kiến. Nó không nhất thiết phải chỉ ra mạch đi nào đã thay đổi, liệu một pha có mang dòng điện không cân xứng hay không, hoặc liệu một nhánh cụ thể có đang đạt đến giới hạn hoạt động của nó hay không. Dữ liệu trên mỗi nhánh cung cấp cho người vận hành một nơi thực tế để bắt đầu.

Điều đó quan trọng trong ba sự kiện phổ biến. Đầu tiên, yêu cầu về công suất: nhóm cơ sở vật chất có thể xem xét tủ dự định và các mạch điện có sẵn trước khi phê duyệt thiết bị. Thứ hai, cảnh báo cầu dao: nhân viên có thể xác định nhánh bị ảnh hưởng và tải được chỉ định mà không cần mở tủ trực tiếp để điều tra. Thứ ba, đánh giá hiệu quả: dữ liệu năng lượng có thể được so sánh giữa các tủ, khu vực hoặc phân bổ khách hàng nơi kế hoạch đo đếm hỗ trợ.

Giao tiếp từ xa là một phần của giá trị vận hành. Modbus có thể mang thông tin tủ đã chọn đến hệ thống quản lý tòa nhà, nền tảng DCIM hoặc hệ thống giám sát địa điểm, với điều kiện là các thanh ghi bản đồ tích hợp, đặt tên các điểm một cách nhất quán và kiểm tra hành vi cảnh báo. HMI dạng tủ có giá trị đối với thiết bị nhưng nó không đủ cho cơ sở tắt đèn. Ngược lại, giám sát trung tâm không phải là lý do để bỏ qua chỉ dẫn cục bộ; kỹ thuật viên làm việc trước tủ cần có trạng thái rõ ràng trong quá trình bảo trì.

Có một giới hạn. Giám sát điện báo cáo tình trạng điện chứ không phải tình trạng ứng dụng máy chủ. Nó cũng không thể bù đắp cho các nhãn mạch không chính xác, các bước di chuyển không có giấy tờ hoặc cấu trúc liên kết xuôi dòng được thiết kế kém. Dữ liệu tốt sẽ nhanh chóng bị sai lệch nếu lịch trình được xây dựng sai.

Nơi phân phối điện chính xác mang lại giá trị vận hành lớn nhất

Lợi nhuận cao nhất khi quyền lực thay đổi thường xuyên, thời gian ngừng hoạt động gây ra chi phí thực sự hoặc một nhóm phải bảo vệ các quyết định về năng lực cho nhiều bên liên quan. Các phòng máy tính tài chính, viễn thông, doanh nghiệp và chính phủ đều phù hợp với mô hình đó, đó là lý do tại sao chúng là những ứng dụng phổ biến cho loại thiết bị này.

Sự phát triển của AI và tải CNTT mật độ cao khiến khả năng hiển thị ở cấp chi nhánh trở thành một yêu cầu lập kế hoạch

AI và các hoạt động triển khai nặng về tính toán khác có thể thay đổi cấu hình tải của phòng nhanh hơn so với CNTT doanh nghiệp truyền thống. Các giá đỡ mật độ cao mới có thể xuất hiện theo cụm và hạn chế thực tế thường là đường dẫn phân phối cụ thể chứ không phải toàn bộ dịch vụ tiện ích. Chỉ số nội các và chi nhánh giúp tiết lộ nơi điện đã tập trung và nơi thiết bị mới sẽ tạo ra gánh nặng không đồng đều.

Đây không phải là lập luận cho rằng mọi phòng đều cần kiến ​​trúc giống nhau. Một số cơ sở sẽ cần những thay đổi phía trước, nhiều tủ hơn hoặc cách bố trí giá đỡ được sửa đổi trước khi có thể chấp nhận tải bổ sung. Việc giám sát chính xác giúp đưa ra quyết định đó sớm hơn. Nó không tạo ra công suất mà thiết kế điện không bao giờ cung cấp.

Các phòng máy chủ được UPS hỗ trợ cần có lớp phân phối rõ ràng, có thể giám sát giữa nguồn và giá đỡ

UPS bảo vệ đường dẫn nguồn quan trọng nhưng người vận hành vẫn cần hiểu cách phân chia đầu ra được bảo vệ đó. Một tủ có thể giám sát được giữa UPS và lớp giá đỡ giúp kết nối công suất nguồn với mức tiêu thụ thực tế ở hạ lưu. Trong kế hoạch bỏ qua bảo trì hoặc đánh giá ngừng hoạt động, mối quan hệ đó sẽ dễ dàng được ghi lại hơn nhiều khi các mạch, tải tủ và cảnh báo hiển thị trong một lớp phân phối.

CPSY liệt kê các tùy chọn công suất 20–300 kVA cho danh mục tủ phân phối chính xác của mình, cùng với nhiều tùy chọn điện áp danh định và dòng điện đầu vào. Bạn nên coi những phạm vi đó là điểm bắt đầu chứ không phải là lối tắt lựa chọn. Hệ thống thượng nguồn cần thiết, dòng điện sự cố có sẵn, kế hoạch tải hạ lưu và các yêu cầu về điện cục bộ sẽ xác định cấu hình phù hợp.

Tủ phân phối điện chính xác so với PDU giá đỡ so với bảng điều khiển thông thường

Những sản phẩm này thường được coi là sản phẩm thay thế. Họ không như vậy. Mỗi cái phục vụ một điểm khác nhau trong chuỗi điện và một trung tâm dữ liệu được thiết kế tốt có thể sử dụng cả ba điểm đó.

PDU giá có thể giám sát những gì—và những gì nó không thể thay thế ở cấp độ tủ

PDU giá đỡ nằm gần thiết bị CNTT và có thể cung cấp chức năng đo và chuyển mạch cho giá đỡ, ổ cắm hoặc nhóm ổ cắm, tùy thuộc vào thiết kế của nó. Điều đó có giá trị để xác định mức tiêu thụ ở cấp độ thiết bị và kiểm soát các ổ cắm. Nó không thể thay thế chế độ xem ở cấp độ tủ về tình trạng cấp nguồn đi và mạch nhánh trên nhiều giá đỡ. Nó cũng không cung cấp cùng chức năng phân phối, bố trí bộ ngắt hoặc giao diện vật lý cho nguồn ngược dòng.

Nếu câu hỏi là “Máy chủ nào đang sử dụng nguồn?” một PDU giá có thể là công cụ tốt hơn. Nếu câu hỏi là “Nhánh tủ nào sắp hết giới hạn, nhóm tủ nào ở hạ lưu?” tủ phân phối chính xác là lớp phù hợp hơn.

Khi bảng điều khiển thông thường cung cấp khả năng phân phối nhưng không đủ khả năng hiển thị khi vận hành

Bảng điều khiển thông thường có thể là lựa chọn hợp lý cho những không gian ổn định, ít phức tạp hơn, nơi việc phân phối điện cục bộ là yêu cầu chính và việc giám sát là không cần thiết khi vận hành. Việc bảo vệ trong phòng quan trọng trở nên khó khăn hơn khi người vận hành cần cảnh báo chi nhánh, báo cáo năng lượng, trạng thái từ xa hoặc giao diện được kiểm soát để quản lý năng lực.

Sự đánh đổi chi phí là có thật. Tủ thông minh bổ sung thêm đồng hồ đo, phần cứng liên lạc, công việc cấu hình và vận hành thử. Mua những tính năng đó cho một căn phòng tĩnh nhỏ sẽ không bao giờ được giám sát là một điều lãng phí. Việc mua một bảng điều khiển cơ bản cho môi trường quan trọng luôn thay đổi có thể tốn kém hơn sau này, đặc biệt nếu việc trang bị thêm đòi hỏi thời gian ngừng hoạt động hoặc tủ thay thế.

Kết hợp kiến ​​trúc thanh cái, mạch điện ra, giao diện giám sát và điều kiện lắp đặt cho phù hợp với dự án

Bắt đầu với sơ đồ một đường chứ không phải tài liệu quảng cáo nội các. Xác nhận cách bố trí nguồn, điện áp, phương pháp nối đất, các yêu cầu về nhiệm vụ sự cố và mức tới hạn dự kiến ​​của tải hạ lưu. Trong các dự án ở Hoa Kỳ, việc phân phối 208V là phổ biến trong nhiều môi trường CNTT, nhưng bạn phải phù hợp với kiến ​​trúc địa điểm thực tế và đầu vào thiết bị thay vì lựa chọn theo thói quen thị trường.

Kiến trúc thanh cái thay đổi khả năng phục hồi và bảo trì. CPSY cung cấp các tùy chọn thanh cái đơn hoặc đôi trong danh mục sản phẩm này. Bố trí thanh cái đôi có thể hỗ trợ thiết kế cần các đường dẫn nguồn riêng biệt, nhưng nó không tự động dư thừa. Khả năng dự phòng thực sự phụ thuộc vào toàn bộ hệ thống: các nguồn ngược dòng độc lập khi cần thiết, chiến lược truyền tải, thiết bị hạ lưu có bố trí dây kép phù hợp và phân công mạch có kỷ luật.

Chỉ định các mạch đi từ giá đỡ và sơ đồ tải. Hỏi bây giờ những mạch nào là cần thiết, vị trí nào được đặt trước, cách xác định bộ ngắt và yêu cầu mức độ chi tiết giám sát nào. Tránh lấp đầy mọi thứ có sẵn vào ngày đầu tiên chỉ vì tủ còn chỗ trống. Công suất dự phòng vật lý, công suất dự phòng điện và công suất dự phòng được giám sát không giống nhau.

Sự tích hợp đáng được quan tâm như nhau. Xác định những giá trị nào phải tiếp cận nền tảng giám sát, ai sở hữu ngưỡng cảnh báo, điều gì xảy ra khi mất liên lạc và cách các nhãn sẽ khớp với tên điểm DCIM hoặc BMS. Xem xét kích thước vỏ bọc, khoảng cách tiếp cận, hướng đi vào cáp, điều kiện nhiệt và khả năng tiếp cận dịch vụ trước khi tủ đến địa điểm. Một tủ có khả năng hoạt động vẫn có thể trở thành một hệ thống lắp đặt kém nếu khu vực đầu cuối phía sau bị chặn bởi tường hoặc khay cáp.

Đối với các dự án cần phân phối và giám sát có thể định cấu hình, hãy xem lại các phiên bản có sẵntùy chọn tủ phân phối điện trung tâm dữ liệuvới kỹ sư điện và đội vận hành—không chỉ đội mua sắm.

Danh sách kiểm tra tủ phân phối trung tâm dữ liệu: các câu hỏi về điện, tích hợp, vỏ và tuân thủ để xác minh

• Điện:Tủ có phù hợp với điện áp tại chỗ, công suất nguồn, phương pháp nối đất, yêu cầu về nhiệm vụ lỗi và số lượng mạch đi theo kế hoạch không? Xếp hạng của cầu dao và phân công mạch có được ghi lại không?
• Ngành kiến ​​​​trúc:Thanh cái đơn hay đôi có phù hợp với sơ đồ một đường thực tế không? Nếu khả năng phục hồi được yêu cầu, toàn bộ đường dẫn từ thượng nguồn đến giá đỡ đã được xem xét thay vì chỉ nội các chưa?
• Giám sát:Những phép đo tủ và nhánh nào được yêu cầu? Các cảnh báo, bản ghi sự kiện, quyền truy cập HMI cục bộ và các điểm Modbus có được xác định trước khi vận hành không?
• Tích hợp:Liệu BMS, DCIM hoặc nền tảng giám sát địa điểm có nhận được các điểm hữu ích, được đặt tên—chứ không chỉ là kết nối liên lạc chung không? Ai kiểm tra cảnh báo mất liên lạc?
• Cài đặt:Kích thước, trọng lượng, tải trọng sàn, lối vào phía trước và phía sau, đầu vào cáp, điều kiện môi trường xung quanh và khoảng cách bảo trì có được xác nhận so với cách bố trí phòng không?
• Sự tuân thủ:Những danh sách, chứng nhận và phê duyệt mã địa phương nào được yêu cầu bởi cơ quan có thẩm quyền và đặc điểm kỹ thuật của dự án? Đừng cho rằng chứng nhận được nêu trong phạm vi của nhà sản xuất sẽ áp dụng cho mọi tủ được cấu hình. Xác minh các tài liệu cho đơn vị chính xác.
• Hỗ trợ và hồ sơ:Bạn có nhận được sơ đồ một đường, lịch trình mạch, bản ghi cài đặt, bản đồ liên lạc và nhãn hoàn thiện không? Những tài liệu đó xác định liệu việc phân phối điện chính xác có còn hữu ích sau khi nhóm vận hành rời đi hay không.

A tủ phân phối điện giám sát nhánhgiành được vị trí của mình khi nhóm sẽ sử dụng những câu trả lời đó để vận hành cơ sở với ít giả định hơn.
