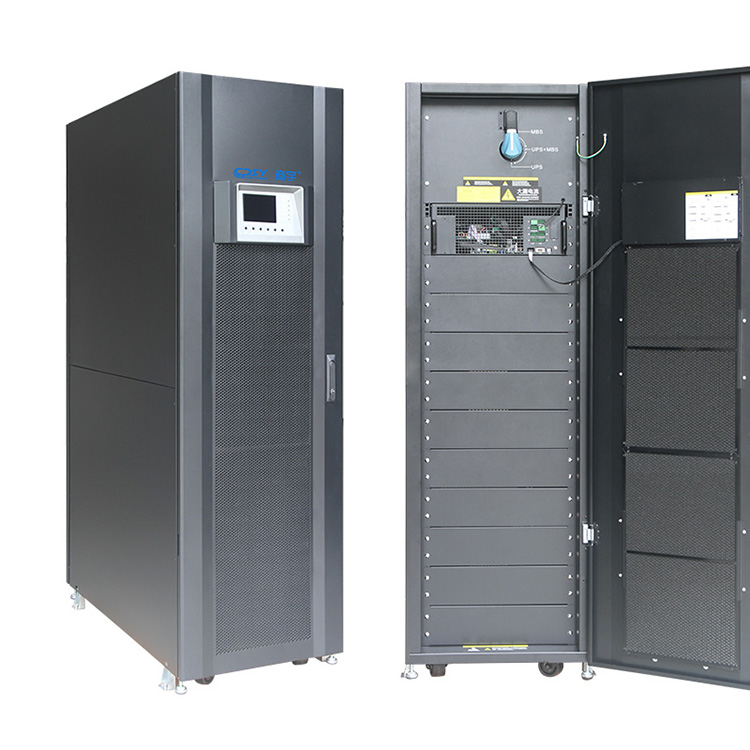

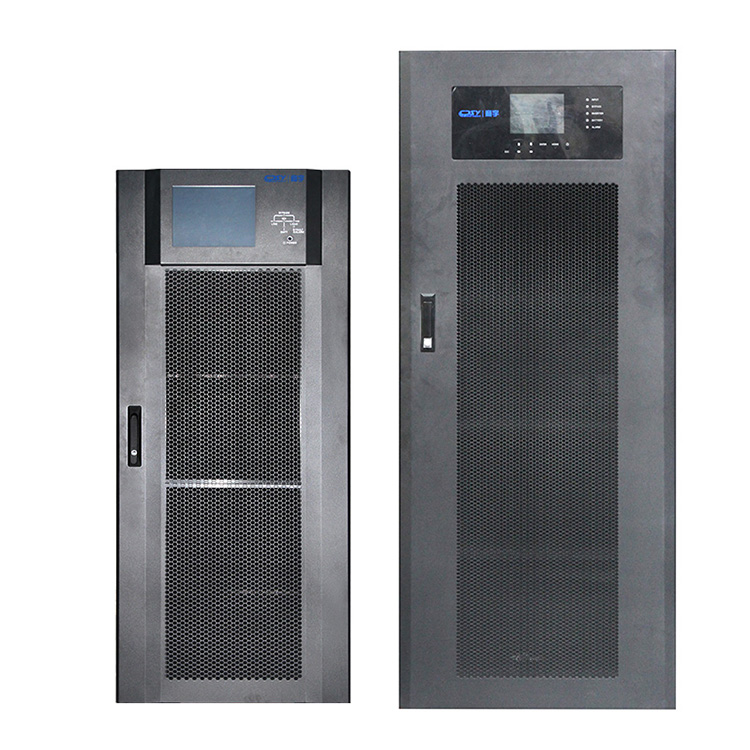

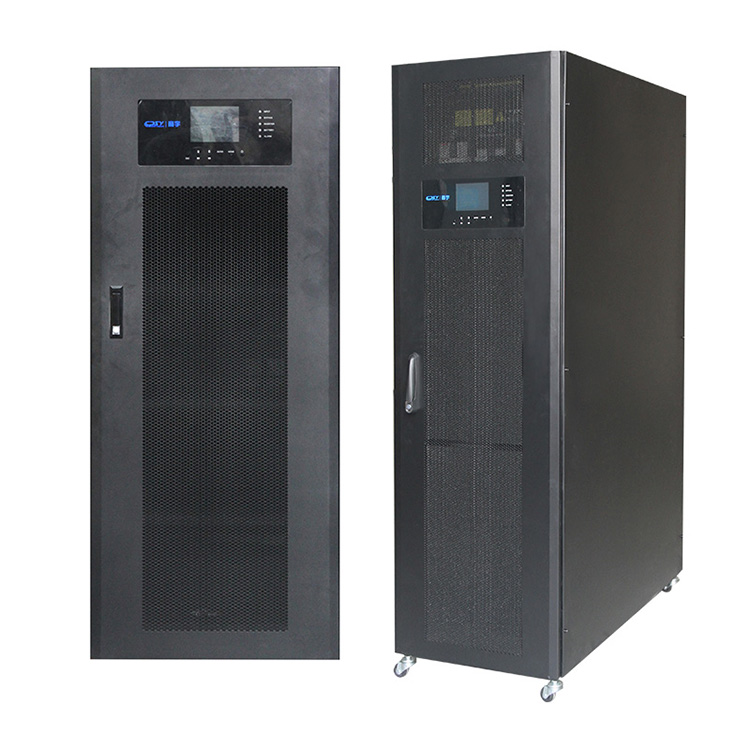

UPS mô-đun

Là nhà sản xuất chuyên nghiệp, UPS mô-đun dòng CPSY® CPY với các bộ phận riêng biệt còn được gọi là công nghệ phi tập trung là khả năng duy nhất hoạt động mà không có nguy cơ xảy ra “điểm lỗi duy nhất”. Mỗi mô-đun UPS có bộ chỉnh lưu điện tử, biến tần, công tắc chuyển mạch tĩnh, bảo vệ nguồn cấp dữ liệu ngược, cầu chì ắc quy và màn hình LCD logic điều khiển để đảm bảo hoạt động tự chủ.

Gửi yêu cầu

Mô tả Sản phẩm

UPS mô-đun CPSY®

CPSY ® là một trong 10 nhà sản xuất UPS mô-đun lớn nhất tại Trung Quốc. Với một nhà máy sản xuất khổng lồ, hơn 200 nhân viên và hơn 11 năm kinh nghiệm trong lĩnh vực R&D, sản xuất các loại UPS khác nhau cho khách hàng toàn cầu, chúng tôi đã chứng kiến ​​Thành công lớn mà khách hàng của chúng tôi đã đạt được trên thị trường.

Bộ lưu điện mô-đun 10-600K dòng CPSY® CPY là hệ thống mô-đun vi mô ba pha, chuyển đổi kép, tĩnh, tần số cao thực sự. Sử dụng công nghệ chuyển đổi năng lượng IGBT, hệ thống quản lý pin thông minh ABM và các thế giới khác. Hiệu suất toàn bộ lớn hơn 94,5%. Hệ số công suất nằm trong khoảng từ 0,9 đến 1.


Thông số UPS mô-đun CPSY® (Thông số kỹ thuật)

Thông số kỹ thuật dòng CPY-30
Mẫu số CPY3090-15U/30U CPY30120-30U CPY30120-42U CPY30180-30U CPY30210-42U CPY30300-42U
Công suất tủ 90KVA/90KW 120KVA/120KW 120KVA/120KW 180KVA/180KW 210KVA/210KW 300KVA/300KW
Chế độ IP/OP 3 pha vào/3 pha ra
Cách làm việc Chuyển đổi kép trực tuyến
Loại cài đặt Loại tháp
Thông số đầu vào
Điện áp đầu vào định mức 380V/400V/415VAC
Dải điện áp đầu vào Tải điện trở định mức đầy tải: 305 ~ 478VAC; tải điện trở định mức giảm xuống dưới 70%: 208 ~ 304VAC
Dải tần số đầu vào 40-72Hz
hệ số công suất đầu vào 0.99
đầu vào trống Tiêu chuẩn (tích hợp) thanh đồng
Nhập thông số kỹ thuật mở 3P/160A 3P/250A 3P/250A 3P/400A 3P/400A 3P/500A
Thông số đầu ra
Điện áp đầu ra định mức 380V/400V/415VAC
Dải tần số đầu ra Cảm biến tự động 50/60Hz
hệ số công suất đầu ra 1
Yếu tố đỉnh cao 3:01
THDv 2% (tải tuyến tính); 4% (tải phi tuyến tính)
thời gian chuyển đổi 0 mili giây
công suất quá tải 105%~110% 60 phút;110%~125% 10 phút;126%~150% 1 phút; ≥150%, 200ms chuyển sang bỏ qua
bộ ngắt mạch đầu ra 3P/160A 3P/250A 3P/250A 3P/400A 3P/400A 3P/500A
Thông số kỹ thuật ngắt mạch đầu ra thanh đồng
Thông số pin
loại pin pin VRLA
điện áp pin Tiêu chuẩn 384VDC (có thể điều chỉnh 384V/432V/480VDC), nghĩa là 32 ô mặc định (có thể điều chỉnh 32/36/40 ô), với một đường trung tâm pin
dòng điện nạp lại Mỗi mô-đun nguồn có thể được điều chỉnh lên tới 8A
pin mở không có
Chức năng khởi động nguội DC hỗ trợ (Vui lòng tham khảo ý kiến ​​​​bán trước trong khu vực trước khi đặt hàng)
Không có chức năng bật pin ủng hộ
Thông số và tiêu chuẩn hệ thống
Hiệu suất máy 95,0%
Loại an toàn EN 62040-1
Tương thích điện từ EN 62040-2
Bảo vệ chống sét IEC 61000-4-5
Chứng nhận liên quan TLC/chứng nhận tiết kiệm năng lượng/CE
mức độ bảo vệ IP20
Chức năng
EPO ủng hộ
ECO ủng hộ
Cuộc gọi đến tự động bắt đầu ủng hộ
bỏ qua bảo trì Tiêu chuẩn (tích hợp) thanh đồng
Thông số kỹ thuật của bộ ngắt mạch bảo trì 3P/160A 3P/250A 3P/250A 3P/400A 3P/400A 3P/500A
Số lượng song song 2 cái (2 UPS dùng chung một cáp song song, số bộ phận là WIR-04096-00) không hỗ trợ
Bộ pin chia sẻ song song hỗ trợ (đặt qua bảng điều khiển) không hỗ trợ
giao tiếp
bảng điều khiển Màn hình LED+LCD(5,7 inch)
cổng giao tiếp Chuẩn RS232; khe cắm thẻ thông minh tiêu chuẩn (thẻ SNMP tùy chọn)
Số bộ phận của bộ thẻ SNMP SMP-00003-00
chỉ số vật lý
Máy chủ W*D*H 515*1000*763(mm))/600*1210*1520(mm) 600*1210*1520(mm) 600*1200*2050(mm) 600*1210*1520(mm) 600*1200*2050(mm) 600*1060*2010(mm)
Trọng lượng của UPS (KG) 142/164 210.5 238 307 285 445
Mô-đun nguồn W*D*H 650*440*132(mm)-3U
Trọng lượng mô-đun nguồn (KG) 34,5/chiếc
Tiếng ồn (dưới 1m) <73dB,1m
Chỉ tiêu môi trường
Nhiệt độ làm việc 0-40oC
độ ẩm tương đối làm việc 0-95%RH, không ngưng tụ
Nhiệt độ bảo quản -15-60oC
độ ẩm tương đối bảo quản 0-95%RH, không ngưng tụ


Tính năng và ứng dụng của UPS mô-đun CPSY®

UPS mô-đun CPSY®

Số mẫu:CPY1020/CPY1060/CPY1590/CPY20200/CPY30300/CPY50600

Dải công suất UPS: 10KVA~600KVA


Đặc trưng:

● Tần số cao và chuyển đổi kép thực sự

● Công nghệ điều khiển DSP (bộ xử lý tín hiệu số) mô-đun nguồn độc lập

● Hệ số công suất đầu ra 0,9/1

● Công nghệ song song kỹ thuật số N+1, dòng điện tuần hoàn cực thấp giữa các mô-đun.

● UPS áp dụng thiết kế mô-đun, mô-đun thông minh, có thể thay nóng và thiết kế bảo vệ hệ thống.

● Mô-đun nguồn sử dụng mô-đun IGBT thay vì các thành phần riêng biệt.

● Độ tin cậy cao, công suất cao, mật độ năng lượng cao và hiệu suất cao, lên tới hơn 94,5%

● Mỗi mô-đun độc lập được trang bị một bộ điều khiển độc lập để tránh nguy cơ lỗi một điểm.

● Bộ sạc pin độc lập, hệ thống quản lý pin thông minh tiên tiến (ABM)

● Tự động cảm biến tần số, chuyển đổi tần số 50/60Hz

● Chức năng khởi động nguội pin, pin lithium tùy chọn

● Bảo vệ phần mềm và phần cứng hiệu quả

● Giảm công suất tuyến tính đầu vào điện áp thấp, giảm thời gian xả pin

● Thiết kế hệ thống ít tiếng ồn, tốc độ quạt thay đổi thông minh theo nhiệt độ, giảm tiếng ồn và kéo dài tuổi thọ

● Có thể đặt thời gian khởi động trễ sau khi khôi phục nguồn điện

● Hiệu suất ở nhiệt độ cao/thấp cao hơn

● Khả năng thích ứng tải mạnh với tải tuyến tính và phi tuyến, dòng điện đầu vào THDi<4%

● Giao diện thao tác thân thiện, màn hình LCD lớn, độ phân giải cao, thông tin phong phú.

● Giao tiếp đa nền tảng: RS232 (cấu hình tiêu chuẩn), USB/RS485/SNMP/AS400 tiếp xúc khô/báo động SMS/chức năng EPO (tùy chọn)


Ứng dụng

Trung tâm dữ liệu lớn và vừa

Phòng máy chủ viễn thông

Nhóm doanh nghiệp

Thiết bị CNTT.


Chi tiết về UPS mô-đun CPSY®

CPSY® Bộ nguồn nâng cấp mô-đun có thể thay thế nóng nhằm mục đích bảo vệ nguồn điện cho cơ sở hạ tầng quan trọng như trung tâm dữ liệu, thiết bị mạng từ trung bình đến lớn, v.v.

Hệ thống UPS mô-đun trực tuyến dòng CPSY® CPY là một UPS xanh, cấp công nghiệp, không cách ly, áp dụng khái niệm bảo vệ nguồn mô-đun tiên tiến. Kiến trúc UPS có thể mở rộng quy mô công suất khi nhu cầu tăng lên hoặc khi yêu cầu mức độ sẵn sàng cao hơn.

UPS mô-đun hiệu quả cao là UPS có công suất định mức đầy đủ (kVA=kW), cung cấp khả năng sẵn sàng tối đa với mô-đun điều khiển và nguồn điện tự đồng bộ hóa, đồng thời mang lại tổng chi phí sở hữu (TCO) thấp đáng kể. Ngoài khả năng mở rộng theo chiều dọc trong một giá đỡ duy nhất, cả hai đều cung cấp khả năng mở rộng song song lên đến 2 đơn vị.

Mỗi mô-đun UPS có tất cả phần cứng và phần mềm cần thiết để vận hành tự động – bộ chỉnh lưu, biến tần, bộ chuyển đổi pin, công tắc chuyển mạch tĩnh, bảo vệ nguồn cấp dữ liệu ngược, logic điều khiển, màn hình hiển thị và sơ đồ mô phỏng để giám sát và điều khiển.

UPS mô-đun dòng CPY

Hệ thống UPS áp dụng cấu trúc liên kết chuyển đổi kép trực tuyến để cung cấp chất lượng điện năng tốt nhất bất kể điều kiện của nguồn điện đầu vào. Cấu trúc liên kết này cũng có thời gian truyền bằng 0, đảm bảo hệ thống vận hành tối ưu.


Khi so sánh với các sản phẩm cùng loại, CPSY®Modular UPS có những ưu điểm sau:

Các tính năng và lợi ích của UPS dạng mô-đun

1. Khả năng mở rộng cao

Điều khiển DSP cung cấp giải pháp hiệu suất cao được cải tiến. Tích hợp thiết kế mô-đun và công nghệ song song để đơn giản hóa việc mở rộng nguồn điện trong tương lai.

2. Dự phòng song song N+1 hoặc N+X, mở rộng theo yêu cầu, tiết kiệm vốn đầu tư ban đầu

Số lượng mô-đun nguồn lắp đặt trong UPS có thể được tùy chỉnh theo nhu cầu điện năng, không chiếm thêm diện tích sàn và tiết kiệm chi phí đầu tư ban đầu. Khả năng mở rộng song song của UPS cho phép người dùng tùy chỉnh hệ thống điện của riêng mình bằng cách kết nối nhiều UPS để đạt được công suất cao hơn và thực hiện dự phòng nguồn N+X để bảo vệ hệ thống khỏi sự cố mất điện.

3. Công nghệ chuyển đổi kép trực tuyến hiệu quả

UPS mô-đun dòng CPY áp dụng công nghệ chuyển đổi kép trực tuyến và hiệu suất của nó cao tới 94,5% khi tải 50%. Nó làm giảm đáng kể tổng chi phí sở hữu (TCO).

4. Độ tin cậy cao và hiệu quả cao

Thiết kế mô-đun cải thiện khả năng bảo trì và độ tin cậy. Trao đổi nóng dễ cài đặt và bảo trì, lỗi của một mô-đun sẽ không ảnh hưởng đến hoạt động bình thường của các mô-đun khác, cung cấp nguồn điện liên tục cho các tải chính.

Dải điện áp đầu vào rộng đảm bảo hoạt động hiệu quả cao với hệ số công suất đầu ra là 0,9/1, đáp ứng yêu cầu của các máy chủ mới nhất và tối ưu hóa từng xu đầu tư vào CNTT.

5. Tổng chi phí sở hữu (TCO) thấp

Tính mô-đun của dòng CPY kết hợp sự đổi mới, tính đơn giản và chi phí sở hữu thấp, đồng thời thiết kế mô-đun giúp giảm MTTR (thời gian sửa chữa trung bình). Sản phẩm này được thiết kế để sử dụng trong các mô-đun nguồn, mô-đun STS và mô-đun pin. Nó sẽ đơn giản hóa việc bảo trì và thay thế cũng như giảm MTTR (thời gian sửa chữa trung bình).

6. Khởi động nguội ắc quy và quản lý ắc quy thông minh

Nó sẽ tăng thêm giá trị to lớn cho quy trình làm việc của bạn bằng cách cung cấp năng lượng theo yêu cầu.

Hệ thống điều khiển thông minh toàn bộ quá trình sạc và xả, cải thiện hiệu quả tuổi thọ của pin

7. Tiết kiệm năng lượng và bảo vệ môi trường

Chế độ ECO trực tuyến hoạt động để tiết kiệm năng lượng. Khi chất lượng nguồn điện tốt, UPS sẽ chuyển sang chế độ ECO để nâng cao hiệu suất hệ thống. Khi chất lượng không ổn định, UPS chuyển sang chế độ nguồn điện lưới để đảm bảo chất lượng điện năng tốt nhất.

8. Cấu hình pin linh hoạt cho các ứng dụng khác nhau

Số lượng pin có thể được điều chỉnh linh hoạt. Nó sẽ thích ứng với các nhu cầu năng lượng khác nhau và giảm thời gian ngừng hoạt động của hệ thống. Mỗi điện áp chuỗi có thể được đặt từ 32 đến 40 ô.

9. Dòng sạc có thể điều chỉnh được

Cung cấp dòng sạc tối đa 6A/8A/20A cho mỗi mô-đun nguồn và có thể điều chỉnh theo nhu cầu.

10. Màn hình cảm ứng LCD

Thiết kế màn hình cảm ứng LCD có giao diện thân thiện và trực quan, cho phép người dùng giám sát hệ thống điện và định cấu hình cài đặt chỉ bằng cách chạm vào màn hình. 7.

11. Máy phát điện tương thích

Nguồn điện liên tục có thể đạt được thông qua máy phát điện trong thời gian mất điện. Khi UPS chạy bằng nguồn điện của máy phát, UPS có thể ổn định điện áp không ổn định của máy phát và cung cấp nguồn điện đáng tin cậy.

12. Công tắc bypass bảo trì

Người vận hành có thể sử dụng công tắc để chuyển liền mạch sang nguồn điện lưới ở chế độ bypass nhằm thực hiện bảo trì nhanh chóng và an toàn mà không cần tắt hệ thống điện và thiết bị được kết nối.

13. Khả năng quản lý từ xa

Chức năng quản lý từ xa có thể giám sát và điều khiển thiết bị thông qua thẻ quản lý từ xa (thẻ SNMP, v.v.). Người dùng cũng có thể thực hiện các tác vụ quản trị như tắt máy và khởi động lại theo lịch trình.

Đa giao diện truyền thông, RS485, USB, SNMP, giao tiếp thẻ chuyển tiếp, để quản lý mạng và giám sát từ xa


Sơ lược về các điểm nổi bật của UPS Modualr dòng CPY

DPA với Mô-đun hoán đổi an toàn (SSM)

Để có được khả năng bảo vệ nguồn cao cấp

Tổng chi phí sở hữu (TCO) thấp

Tiết kiệm chi phí trong suốt vòng đời

Tính linh hoạt/khả năng mở rộng

Dễ dàng nâng cấp sức mạnh, trả tiền khi bạn phát triển

Khả năng phục vụ nâng cao

Phục hồi lỗi nhanh chóng

Nhận dạng lỗi tức thời


Kết nối mô-đun up của tủ pin ngoài

Thông thường, các hệ thống Đa Mô-đun dự phòng nên cung cấp cho mỗi Mô-đun UPS một pin riêng.

Để đảm bảo bảo vệ nhân viên trong quá trình lắp đặt UPS, hãy đảm bảo rằng các kết nối được thực hiện trong các điều kiện sau:

Không có điện áp nguồn trong UPS

Tất cả các tải bị ngắt kết nối

UPS và ắc quy bên ngoài không có điện áp

Để xác minh việc tắt hoàn toàn các mô-đun dòng CPSY CPY, hãy thực hiện các bước sau:

1) Đảm bảo rằng các cầu chì cấp nguồn cho UPS trong Bảng phân phối đầu vào đều mở và không có nguồn điện nào được cấp cho UPS.

2) Đảm bảo "BỎ QUA BẢO DƯỠNG" đang mở (vị trí "TẮT")

3) Đảm bảo cầu chì ắc quy trong hộp ắc quy bên ngoài và trên UPS được mở.

4) Nối đất (PE) giữa UPS và tủ ắc quy bên ngoài.

5) Đấu nối các cực +/- , N tương ứng giữa UPS và tủ ắc quy bên ngoài theo bản vẽ.


Chương trình bảo trì phòng ngừa

a) Vệ sinh, kiểm tra trực quan và kiểm tra cơ học các Mô-đun UPS.

b) Thay thế các bộ phận bị lỗi hoặc thay thế phòng ngừa các bộ phận có tuổi thọ xác định.

c) “Cập nhật” thiết bị (cải tiến kỹ thuật sau khi bàn giao).

d) Kiểm tra hiệu chuẩn điện áp DC, điện áp và tần số đầu ra của biến tần.

e) Kiểm tra cài đặt của bộ điều chỉnh điện tử, mạch điều khiển và cảnh báo của (các) Bộ chỉnh lưu và (các) Biến tần.

f) Kiểm tra chức năng trên Thyristor, Điốt, Máy biến áp, Thành phần bộ lọc, ví dụ: để đảm bảo rằng chúng đang hoạt động trong các thông số thiết kế đã chỉ định.

g) Kiểm tra hiệu suất tổng thể bao gồm mô phỏng Lỗi tiện ích có và không có Tải.

h) Giám sát hoạt động của Pin ở chế độ xả và sạc lại, bao gồm mọi nhiệm vụ sạc tăng cường.


Để bảo trì pin

Chúng tôi khuyên bạn nên thực hiện kiểm tra này ít nhất 3 tháng một lần, đặc biệt nếu Pin không được xả đủ trong quá trình hoạt động bình thường.

Thời gian xả bạn sử dụng phải bằng ít nhất một nửa thời gian chạy Pin.

Vui lòng lưu ý rằng, nếu bạn thực hiện Kiểm tra pin đầy đủ để xác minh toàn bộ thời gian chạy của Pin thì bộ sạc cần ít nhất 8 giờ để sạc lại Pin lên tới 90% dung lượng.

khi hệ thống UPS ngừng hoạt động trong thời gian dài, để đảm bảo Ắc quy được sạc đầy, hệ thống UPS phải hoạt động ít nhất 12 giờ mỗi 3 tháng. Nếu không, Pin có thể bị hỏng vĩnh viễn
