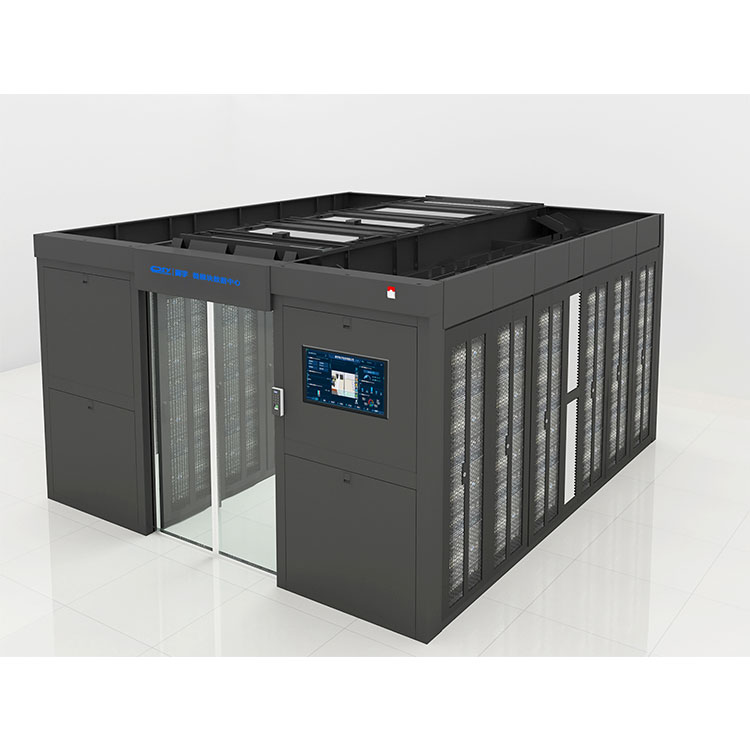

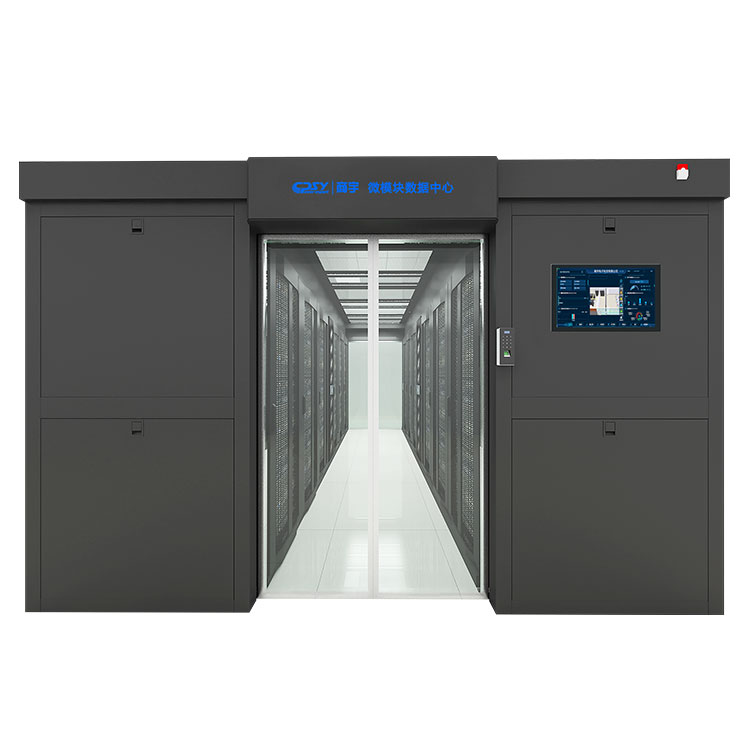

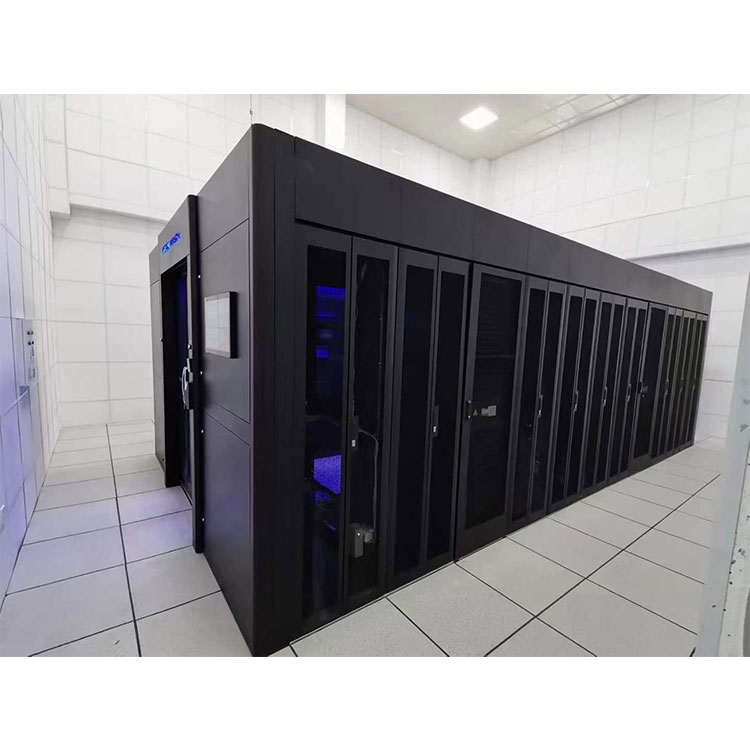

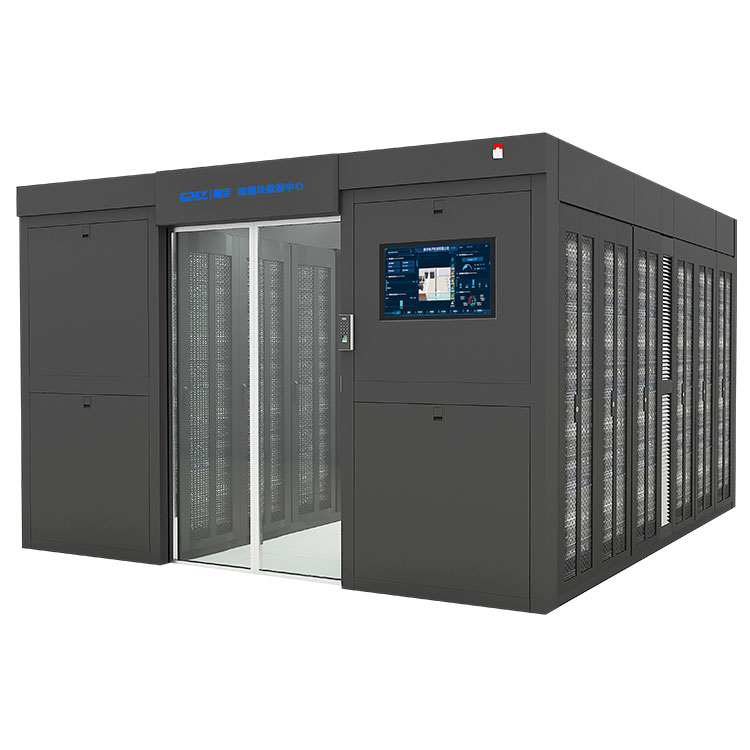

CPSY® đã đưa ra ý tưởng thiết kế mới về giải pháp phòng máy tính tổng thể của Trung tâm dữ liệu mô-đun loại phòng bền bỉ nhằm đáp ứng nhu cầu xây dựng các phòng máy tính nhỏ như chính phủ, tài chính, chi nhánh điều hành, phòng máy tính riêng của các doanh nghiệp vừa và nhỏ. trung tâm dữ liệu, trạm gốc 5G, v.v. Trung tâm dữ liệu mô-đun vi mô thế hệ mới áp dụng khái niệm thiết kế "Tiêu chuẩn hóa", các sản phẩm tích hợp tiêu chuẩn được tích hợp vào tủ toàn diện. Tất cả các thành phần đều được thiết kế sẵn, cài đặt sẵn và gỡ lỗi trước tại nhà máy. Chúng được đóng gói và vận chuyển trong tủ EC/IT dưới dạng một khối. Lắp đặt tại chỗ chỉ yêu cầu kết hợp tủ đơn giản và xây dựng tổng thể. Chỉ mất 5 giờ. Mô-đun này áp dụng thiết kế kín các lối đi nóng và lạnh để đạt được hiệu quả chống bụi và giảm tiếng ồn. Tủ IT hai bên có thể mở rộng linh hoạt và có thể sao chép, mở rộng theo đơn vị tổ hợp.
Với tư cách là nhà sản xuất chuyên nghiệp, chúng tôi muốn cung cấp cho bạn Trung tâm dữ liệu mô-đun loại phòng. Ngăn chặn lối đi trong trung tâm dữ liệu yêu cầu các tủ phải được sắp xếp theo bố cục lối đi nóng/lối đi. Các tấm hoặc dải ngăn chặn tạo ra một vùng để cách ly không khí cung cấp cho máy chủ (ngăn chặn lối đi lạnh) hoặc khí thải (ngăn chặn lối đi nóng). Việc ngăn không khí cấp và khí thải trộn lẫn có thể làm tăng đáng kể công suất và hiệu quả làm mát của cơ sở hạ tầng làm mát của bạn. Mỗi địa điểm sẽ khác nhau khi tính đến các điều kiện, cơ sở hạ tầng làm mát, mật độ giá đỡ và các yếu tố khác.
Tủ đa chức năng được phát triển đặc biệt cho các trung tâm dữ liệu lớn, vừa và nhỏ có ưu điểm về kết cấu chắc chắn, khả năng chịu tải mạnh, thiết kế kết cấu đúc sẵn sang trọng và trang nhã. Tủ tích hợp ba giải pháp chính (giải pháp quản lý nguồn, giải pháp quản lý cáp, giải pháp quản lý tản nhiệt), có thể được sử dụng làm cơ sở hạ tầng lắp đặt thiết bị mô-đun, tủ phân phối điện kiểu tủ, hộp pin gắn trên giá và thiết bị người dùng tích hợp trong tủ . Hệ thống phân phối điện, UPS, hộp ắc quy và hệ thống giám sát giúp tiết kiệm đáng kể diện tích phòng thiết bị.
Hệ thống ngăn chặn kênh CPSY được thiết kế để tối đa hóa khả năng dự đoán, công suất và hiệu quả làm mát ở giá đỡ, hàng hoặc cấp độ phòng. Hệ thống ngăn lối đi là giải pháp ngăn nhiệt thông minh được thiết kế để tăng hiệu suất hệ thống làm mát đồng thời bảo vệ nhân viên và thiết bị CNTT quan trọng. CPSY giảm thiểu sự trộn lẫn không khí nóng và lạnh trong môi trường CNTT.
Hệ thống thiết bị | Mục | Tham số |
Hệ thống | Kích thước | Kích thước tối đa được khuyến nghị cho tủ hai hàng lối đi nóng/lạnh rộng 1200mm: 1400(L)*3600(W)*2300(H)mm, chiều cao 2600mm sau khi lật cửa sổ trời. |
SỐ tủ mô-đun đơn | 48 | |
Tiêu thụ điện năng của tủ | Công suất tiêu thụ thiết kế 5~8 KW, hỗ trợ tối đa 14KW | |
Tiêu thụ điện năng của mô-đun | 180KW | |
Môi trường làm việc | -30oC~45oC | |
Độ cao | 0~1000m (trên 1000m cần giảm công suất) | |
Phương pháp cài đặt | Lắp đặt sàn, có thể lắp đặt có hoặc không có sàn chống tĩnh điện | |
Tủ | Kích thước | 600(W)*1200(D)*2000(H)mm, vui lòng liên hệ với nhà máy Shangyu để biết các kích thước khác |
Không gian có sẵn | 42U | |
Tỷ lệ hơi | 80% | |
Tải trọng tĩnh | 1800kg | |
Đánh giá địa chấn | Trận động đất cường độ 9 | |
Chứng nhận môi trường | RoHS | |
lớp IP | IP20 | |
lối đi đã đóng | Giếng trời | giếng trời nghiêng, giếng trời mái bằng, giếng trời cố định, chiều rộng: 300(600)mm, vui lòng liên hệ với nhà máy Shangyu để biết các kích thước khác |
Cửa cuối | Cửa đảo chiều bằng tay, cửa dịch tự động | |
Đường dây | Máng nối dây kim loại tấm kiểu miền núi | |
Căn cứ | Chân tủ, chân kênh (lắp đặt sàn chống tĩnh điện) | |
Sàn nhà | Sàn chống tĩnh điện canxi sunfat | |
Phân phối điện | Kích thước | 600(W)*1200(D)*2000(H)mm, vui lòng liên hệ với nhà máy Shangyu để biết các kích thước khác |
Đầu vào định mức UPS | 380VAC/400VAC/415VAC (3 pha 5 dây), 50/60Hz, PF=0,99 | |
Công suất định mức của UPS | 80~300kVA | |
Mô-đun nguồn UPS | 20kVA/30kVA | |
Ắc quy | Pin axit chì điều chỉnh bằng van 38AH ~ 250AH (12V), vui lòng liên hệ với nhà máy Shangyu để biết các thông số kỹ thuật khác | |
Tủ phân phối | Đầu vào: 100A~630A; 380VAC/400VAC/415VAC (3 pha 5 dây); 50/60Hz | |
Đầu ra: Tùy chọn đa kênh 10 ~ 63A/3P (1P), vui lòng liên hệ với nhà máy Shangyu để biết cấu hình cụ thể | ||
PDU | Đầu vào 32A, ổ cắm tiêu chuẩn quốc gia 8 ~ 24 bit C13 (C19) tùy chọn, các thành phần chống sét tùy chọn và thông minh các thành phần truyền thông thông minh, v.v. |
|
Chức năng phát hiện | Trạng thái công tắc chính và shunt, điện áp, dòng điện, hệ số công suất, sóng hài, điện năng tiêu thụ, v.v. | |
lớp IP | IP20 | |
Hệ thống làm mát | Máy điều hòa Kích thước |
300(W)*1200(D)*2000(H)mm |
600(W)*1200(D)*2000(H)mm | ||
Khả năng lam mat | Làm mát giữa các hàng: 13 ~ 40KW | |
Làm mát cấp phòng: 8 ~ 102KW | ||
Đầu vào | 3 pha 380VAC, 50Hz | |
Chế độ cấp khí | Cấp gió ngang, cấp gió đi lên và cấp gió đi xuống | |
Phương pháp cách ly | Đóng lối đi lạnh/nóng | |
lớp IP | IP20 | |
hệ thống giám sát | Kiểm soát môi trường | Nhiệt độ và độ ẩm, phát hiện khói, kiểm soát truy cập thông minh, camera độ phân giải cao, rò rỉ nước, ánh sáng xung quanh bốn màu |
Giám sát | Nguồn điện, pin, phân phối điện, điều hòa |
Trung tâm dữ liệu mô-đun loại phòng CPSY®
Khả năng chịu tải: tải tĩnh 1000kg
Cấp độ bảo vệ: IP20
Tiêu chuẩn: ANSI/EIA RS-310-D, IEC297-2, DIN41494:PART1, DIN41494:PART7, GB/T3047.2-92, ETSI
Chứng nhận: CE, RoHS, UL
--Đơn giản: Sử dụng vân tay và quẹt thẻ cục bộ để đăng nhập mở cửa, loại bỏ nhu cầu nhập mật khẩu thủ công, rất tiện lợi và nhanh chóng. Hệ thống giám sát thông minh có thể nhanh chóng xác định vị trí lỗi và nâng cấp chương trình từ xa mà không cần phải đến hiện trường xử lý. Chế độ có thể thay thế nóng, công việc không bị gián đoạn, chức năng APP điện thoại di động tiêu chuẩn, chỉ có thể sử dụng một điện thoại di động để giám sát phòng máy tính, đạt được hoạt động không cần giám sát!
---Đáng tin cậy: Hệ thống giám sát độc lập có thể điều động nhiệm vụ theo mục tiêu, nâng cao hiệu quả vận hành và bảo trì, đồng thời phát hiện tín hiệu truyền dẫn báo khói và liên kết với phòng cháy chữa cháy để đảm bảo an toàn cho phòng máy tính!
----Hiệu quả: Hệ thống làm lạnh giá, làm lạnh tần số DC, thiết kế kênh nóng lạnh khép kín, tiết kiệm năng lượng hơn và thân thiện với môi trường, có thể tiết kiệm không gian lắp đặt tủ và giá trị PUE nhỏ hơn 1,3.
Môi trường công nghiệp, cơ sở y tế, thiết bị thí nghiệm, v.v. là những thiết bị quan trọng để cung cấp điện và bảo vệ.
đám mây
viễn thông
tính toán biên
mạng phân phối nội dung
Trung tâm dữ liệu Internet
Trung tâm dữ liệu của nhà mạng
Trung tâm dữ liệu doanh nghiệp khác
Trung tâm dữ liệu cho các ngành công nghiệp khác nhau (tài chính, chính phủ, năng lượng, y tế, v.v.)
Khi so sánh với các sản phẩm cùng loại, Máy điều hòa không khí làm mát gắn trên giá dòng CPSY® SPR có những ưu điểm sau:
Tiết kiệm chi phí xây dựng lên tới 35%
Tiết kiệm tới 40% chi phí đầu tư ban đầu
So với máy điều hòa không khí tần số cố định, tỷ lệ tiết kiệm năng lượng hàng năm của máy điều hòa không khí tần số thay đổi có thể đạt tới 29%.
Nó áp dụng công nghệ chuyển đổi tần số tiên tiến và sử dụng chất làm lạnh R410A thân thiện với môi trường.
UPS mô-đun 80-300kVA có thể được cấu hình linh hoạt theo nhu cầu cấp nguồn hệ thống của khách hàng.
Sử dụng kính cường lực 5mm để chiếu sáng, tỷ lệ chiếu sáng đạt 91%, độ bền cơ học cao và độ thấm tốt
Chân tủ được làm bằng thép tấm cán nguội dày 2.0mm được uốn cong và hàn lại, có khả năng chịu lực hơn 1500KG.
Các bộ phận hiệu suất cao như máy nén tần số thay đổi, quạt EC và chất làm lạnh xanh.
Cửa sổ trời có thể di chuyển mở ra một góc 90° và có bộ giới hạn đệm có thể được sử dụng để giảm tiếng ồn và định vị.
Ngăn chặn lối đi nóng cải thiện hơn nữa hiệu quả làm mát, cho phép UPS đạt hiệu suất lên tới 95% ngay cả khi tải nhẹ 30%.
Cấu trúc cửa tự động + hệ thống kiểm soát truy cập, có thể mở từ trong ra ngoài trong trường hợp khẩn cấp.
Việc xây dựng các trung tâm dữ liệu truyền thống mất 18-24 tháng, trong khi các trung tâm dữ liệu container rất linh hoạt và có thể mở rộng và có thể được triển khai chỉ trong vài tuần hoặc vài tháng để đáp ứng nhu cầu CNTT ngày càng tăng nhanh.
