UPS trực tuyến với biến áp cách ly

CPSY® trực tuyến nâng cấp với Máy biến áp cách ly

Bộ lưu điện LCD CPSY® 120KVA trực tuyến có Biến áp cách ly này là phát minh mới nhất về các sản phẩm bộ lưu điện chất lượng cao, tuân thủ tiêu chuẩn CE, ROHS, IEC, BS, UL, TUV, SAA và được bảo hành 2 năm. Bộ nâng cấp LCD CPSY® 120KVA trực tuyến có Biến áp cách ly được làm bằng kim loại + PCBA, được thiết kế để đáp ứng hầu hết các yêu cầu về điện năng khắt khe nhất, dễ lắp đặt và bảo trì. Nó kết hợp công nghệ tiết kiệm năng lượng cao mới nhất và công nghệ mật độ năng lượng cao, đạt được kích thước nhỏ, hiệu suất ổn định và giá cả cạnh tranh cho các sản phẩm UPS.

Dòng CPSY® GP33 Cập nhật trực tuyến với Thông số máy biến áp cách ly (Thông số kỹ thuật)

Dòng CPSY® GP33 Cập nhật trực tuyến với tính năng và ứng dụng Máy biến áp cách ly

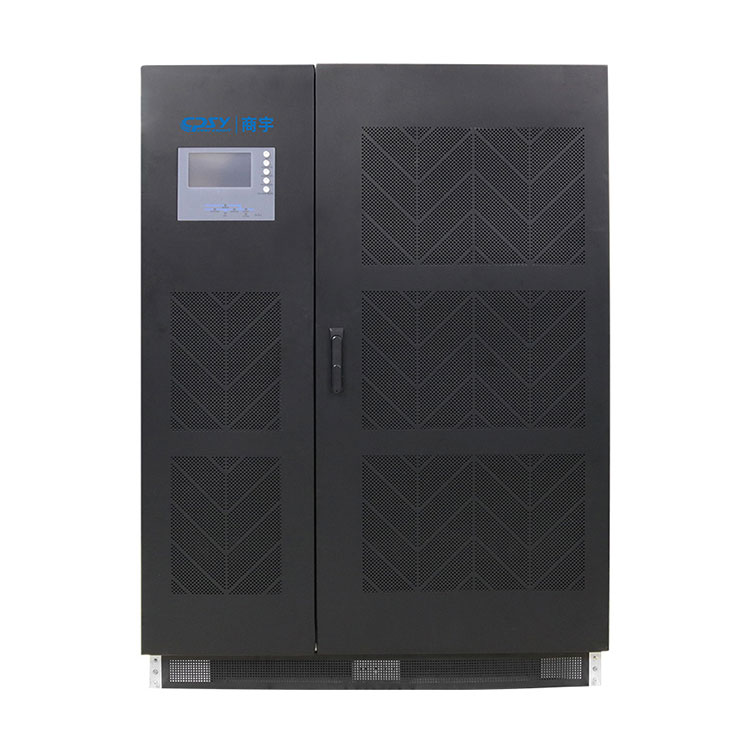

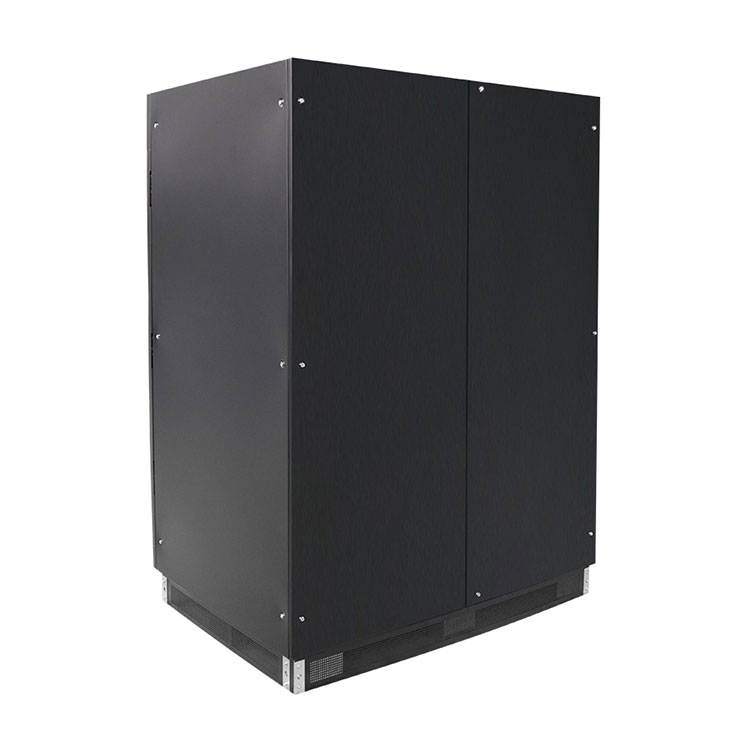

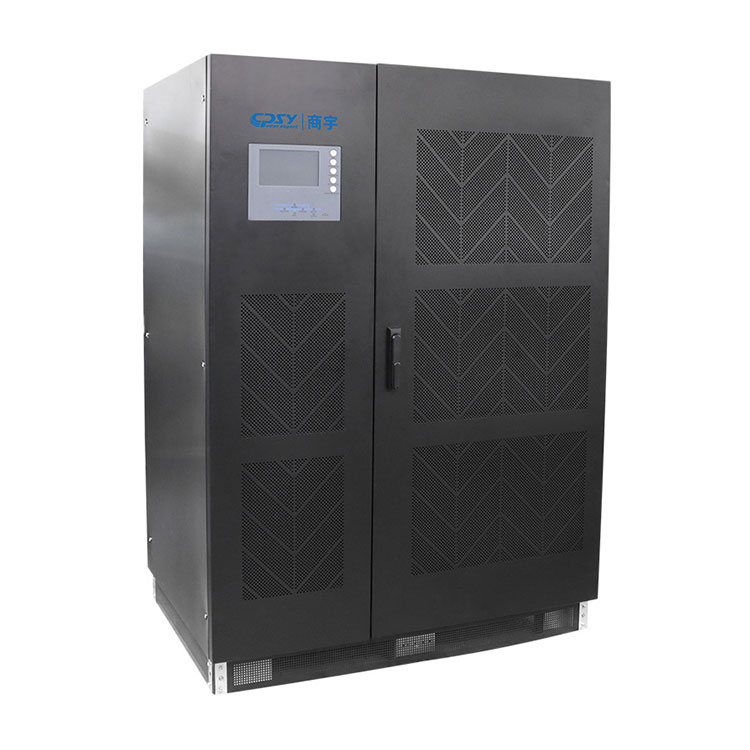

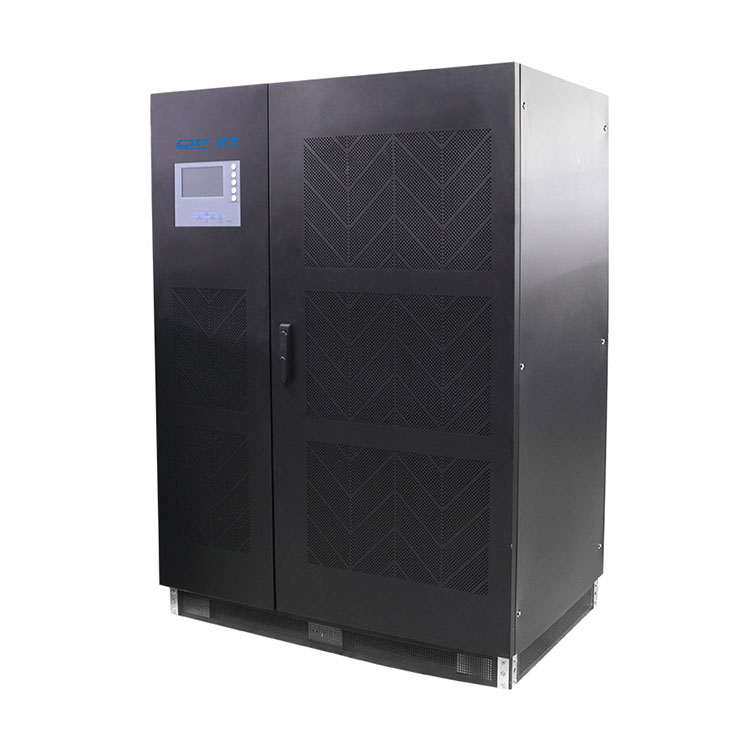

Dòng CPSY® GP33 Nâng cấp trực tuyến với Máy biến áp cách ly

Số mẫu:GP3310K/GP3315K/GP3320K/GP3330K/GP3340K/GP3360K/GP3380K/

GP33100K/GP33120K/GP33160K/GP33200K/GP33250K/GP33300K/GP33400K/GP33500K/GP33600K

Dải công suất UPS: 10KVA~600KVA

Đặc trưng:

--Biến áp cách ly đầu ra tiêu chuẩn. Biến áp cách ly đầu vào tùy chọn

-Công nghệ PM2.1 chống côn trùng chống nước, chống ồn và chống bụi

-Hỗ trợ 3 chức năng song song, Dự phòng song song N+X tùy chọn

-Dòng sạc có thể điều chỉnh, chẳng hạn như 8A cho các model sử dụng lâu dài

--Hiệu suất bảo vệ môi trường công nghiệp tuyệt vời

-Công nghệ DSP chuyển đổi kép thực sự, độ tin cậy cao

-Hoạt động ở chế độ Eco để tiết kiệm năng lượng (ECO)

-Đầu ra có thể điều chỉnh 200/208/220/230/240VAC

-Mức độ bụi gạc giữa IP20-IP51

-Chức năng tắt nguồn khẩn cấp (EPO)

-Máy phát điện tương thích

Ứng dụng:

Ngành công nghiệp

Quy trình

Cơ sở hạ tầng

Chăm sóc sức khỏe

Khu vực dịch vụ

Viễn thông

Được tích hợp với máy biến áp cách ly, giải pháp UPS ba pha dòng GP33 có công suất từ ​​10kva-600kva được thiết kế cho môi trường khắc nghiệt, đặc biệt là ứng dụng công nghiệp. Với hệ số công suất cao lên tới 0,97, điều khiển DSP hoàn toàn và thiết kế chuyển đổi kép trực tuyến, nó có thể mang lại độ tin cậy và bảo vệ cao cho các cơ sở công nghiệp và các hệ thống quan trọng, đảm bảo độ tin cậy điện năng tối đa.

Tính năng chung

● Chuyển đổi kép trực tuyến

● Kiểm soát DSP hoàn toàn

● Hệ số công suất cao: 0,9

● Khả năng thích ứng đầu vào rộng:(380Va/400Vac/415Vac) (-25%/+20%)

● Quản lý pin được tối ưu hóa, tự kiểm tra &cấu hình pin linh hoạt

● Dự phòng song song N+X

● Khả năng quá tải mạnh: quá tải 110%/125%/150% trong 60/10/1 phút.

● Nguồn điện đi vào

● Chế độ máy phát điện

● Đồng bộ hóa LBS

● Đa bảo vệ

● Quản lý mạng thân thiện với người dùng

Thuận lợi

Nguồn điện chất lượng cao

Hoạt động vĩnh viễn ở chế độ VFI (chuyển đổi kép trực tuyến).

Độ chính xác điện áp đầu ra trong mọi điều kiện tải.

Khả năng quá tải cao để chịu được các điều kiện tải bất thường.

Công suất dòng ngắn mạch rất cao tạo điều kiện thuận lợi cho việc lựa chọn các thiết bị bảo vệ có tính chọn lọc trong phân phối hạ lưu.

Một biến áp cách ly được lắp đặt trên đầu ra biến tần để đảm bảo cách ly điện hoàn toàn giữa mạch DC và đầu ra tải. Lớp cách nhiệt này cũng tạo ra sự tách biệt giữa hai đầu vào khi chúng được cung cấp bởi các nguồn khác nhau.

Điện áp đầu ra ThdU hình sin < 2 % với tải tuyến tính và < 4 % với tải phi tuyến tính.

Tính sẵn sàng cao

Công nghệ đã được chứng minh tại hiện trường.

Kiến trúc có khả năng chịu lỗi với sự dư thừa của các chức năng cơ bản, chẳng hạn như hệ thống thông gió.

Khả năng bảo trì dễ dàng làm giảm MTTR nhờ các cụm phụ có thể kéo ra và truy cập phía trước tất cả các bộ phận.

Chẩn đoán chính xác đảm bảo cung cấp điện cho tải.

Phòng ngừa lỗi xếp tầng cho các hệ thống song song.

Độ bền cơ và điện cho môi trường công nghiệp.

Khả năng khởi động mềm (tăng tốc) của biến tần IGBT cho phép vận hành tốt ngay cả với máy phát điện.

Được thiết kế đặc biệt để thích ứng với các môi trường công nghiệp khác nhau: tùy chọn bảo vệ IP cao, khả năng dòng điện cực đại cao, thời gian sao lưu dài…

Thiết bị tiết kiệm chi phí

Bộ chỉnh lưu IGBT "sạch" cho phép:

- hiệu quả cao,

- hệ số công suất đầu vào cao và không đổi,

- THDi thấp.

Những đặc điểm này giúp hạn chế kích thước của cơ sở hạ tầng mạng ngược dòng.

Khả năng tạo ra hệ thống trung tính mới mà không bị tổn thất thêm (chỉ yêu cầu thêm máy biến áp trên đường dây phụ).

Khả năng ngắn mạch cao giúp đơn giản hóa các thiết bị bảo vệ hạ lưu.

Mật độ năng lượng cao: dấu chân nhỏ của nó giúp tiết kiệm không gian trong cơ sở của bạn.

Kết nối nguồn điện của bộ chỉnh lưu chỉ cần 3 dây cáp (không có dây trung tính).

Kết nối ắc quy với UPS chỉ cần 2 dây cáp.

Hoạt động thân thiện với người dùng

Bảng điều khiển có màn hình đồ họa để vận hành thuận tiện hơn.

Một loạt các giao diện giao tiếp plug-in "com-slot", để nâng cấp sự phát triển yêu cầu vận hành của bạn.

Bảo trì đơn giản

Một hệ thống chẩn đoán tiên tiến.

Một thiết bị truy cập từ xa được kết nối với trung tâm bảo trì từ xa.

Dễ dàng truy cập vào các cụm lắp ráp con và linh kiện, tạo điều kiện thuận lợi cho việc kiểm tra và giảm thời gian bảo trì (MTTR).

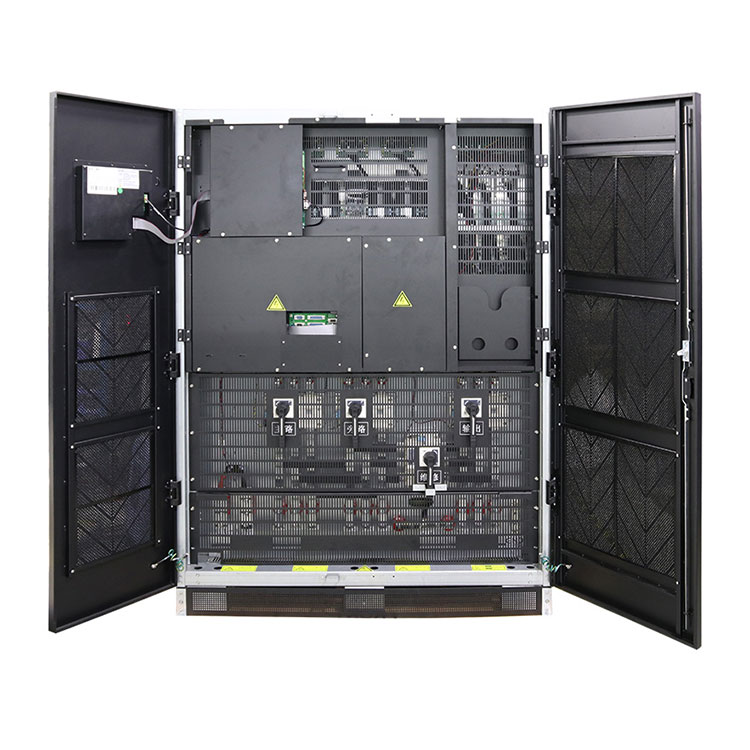

CPSY® 500KVA LCD 3/3 pha nâng cấp công nghiệp Chi tiết

Khi so sánh với các sản phẩm cùng loại, CPSY® 3/3 Phase có các ưu điểm sau:

1. Các đồng nghiệp khác chỉ có thể chuyển đổi 70% tải ngay lập tức mà không tải, trong khi CPSY có thể chuyển đổi toàn tải ngay lập tức mà không tải và có khả năng chịu tải mạnh đối với tải phi tuyến tính

2. Các đồng nghiệp khác là chế độ điều khiển DSP đơn, trong khi CPSY là chế độ điều khiển DSP kép

3. Không thể tự động chuyển đổi sạc nổi của các thiết bị ngang hàng khác, nhưng CPSY sẽ tự động chuyển sang sạc nổi và pin được tự kiểm tra thường xuyên

4. Các đồng nghiệp khác có thể song song 2-4 đơn vị, trong khi CPSY có thể song song 6-8 đơn vị

5. Các đối tác khác có một hệ thống cung cấp điện phụ trợ duy nhất, trong khi CPSY là hệ thống cung cấp điện phụ trợ kép dự phòng với khả năng bảo vệ lỗi nguồn phụ

6. CPSY hỗ trợ hệ thống thanh cái đôi, bảo vệ quá áp thanh cái, các đồng nghiệp khác không hỗ trợ nó

7. Liên quan đến biến dạng dạng sóng tải phi tuyến, tham số CPSY và giá trị thực tế đều là THDV 4% -5%, trong khi các đồng nghiệp khác hiển thị THDV 5% trên tham số, nhưng THDV thực tế 6% -8%

8. Các đồng nghiệp khác sử dụng công tắc tĩnh của rơle, trong khi CPSY sử dụng công tắc tĩnh của thyristor SCR, có khả năng chống va đập mạnh hơn

9. Chất lượng là văn hóa của chúng tôi. 90% các bộ phận của CPSY UPS sử dụng Fairchild, Infineon, Onsemi, TI, NXP và các vật liệu loại A nổi tiếng khác để đảm bảo hiệu suất tốt của chúng. Quan trọng hơn, tỷ lệ phát hiện lỗi của CPSY UPS là ≦ 0,2% -0,5%, trong khi tỷ lệ phát hiện lỗi của các UPS khác là ≦ 0,5% -1%.

10. UPS công nghiệp tần số thấp CPSY có thể được sử dụng trong 25 năm trở lên và thường sẽ lỗi sau 5 - 7 năm; trong khi UPS công nghiệp tần số thấp của các hãng cùng loại có thể sử dụng trên 15 năm, thường sau 2-3 năm sẽ bị lỗi. Chi phí vận hành của CPSY up thấp hơn nhiều so với các sản phẩm cùng loại hàng ngày.

Khi so sánh với các sản phẩm cùng loại, CPSY® 3/3 Phase có các ưu điểm sau:

Các tính năng chính (UPS dựa trên máy biến áp 10 ~ 400KVA 3:3):

Cấu hình có độ tin cậy cao

Thiết kế trực tuyến chuyển đổi kép, nguồn sóng sin sạch, theo dõi tần số, khóa pha, điều chỉnh điện áp, độ méo thấp, không có nhiễu dao động điện, có sẵn chế độ bỏ qua, công tắc bỏ qua bảo trì thủ công tích hợp, chuyển đổi chế độ tự động bằng khóa liên động, vận hành không cần giám sát, chức năng khởi động nguội.

Dự phòng song song N+X

Công nghệ song song xếp hạng không cân bằng, tối đa 8 khối song song, tự động chia sẻ tải, cấu hình và cập nhật linh hoạt.

Phạm vi đầu vào rộng

Dải điện áp đầu vào lên tới 20%, tần số chuyển đổi chế độ pin yếu, tuổi thọ pin dài, tự động cảm biến 45Hz ~ 65Hz, khả năng tương thích cao với máy phát điện cục bộ.

Điều khiển kỹ thuật số

2 bộ điều khiển DSP, công nghệ quản lý pin thông minh, tự động chuyển đổi sạc pin tự động, cài đặt điện áp I/O có sẵn thông qua bảng điều khiển.

Hoạt động ổn định

Nguồn điện ổn định và liên tục có sẵn trong điều kiện lưới điện khắc nghiệt, công nghệ SPWM, mô-đun IGBT thế hệ thứ 6, biến áp cách ly tùy chọn, cấu hình dựa trên máy biến áp, khả năng chống mất pha.

Bảo vệ toàn diện

Bảo vệ quá tải và ngắn mạch đầu ra, bảo vệ lỗi pin & dưới điện áp, bảo vệ sạc pin quá mức, bảo vệ quá nhiệt biến tần, chuyển đổi chế độ tự động bỏ qua, chức năng tự chẩn đoán, chức năng EPO từ xa.

Giao tiếp thân thiện với người dùng

Màn hình LED / LCD tùy chọn, hiển thị trạng thái & thống kê hoạt động, giao diện RS232 / RS485 tùy chọn, bộ chuyển đổi SNMP bên ngoài, có sẵn giám sát và quản lý từ xa.

Bộ lưu điện công nghiệp dựa trên máy biến áp trực tuyến 3 pha tốt nhất dòng CPSY GP33 là UPS kỹ thuật số hiệu suất cao sử dụng công nghệ điều khiển DSP. Nguồn điện liên tục được kết nối giữa nguồn điện chính và các phụ tải quan trọng để cung cấp nguồn điện chất lượng cao cho các phụ tải.

UPS chuyển đổi kép trực tuyến 3 pha 380/400/415V 100kVA 100kW với công nghệ IGBT cung cấp pin dự phòng và bảo vệ nguồn AC khỏi nhiễu loạn nguồn điện. Nó phù hợp nhất cho các ứng dụng CNTT quan trọng hoặc cơ sở hạ tầng doanh nghiệp, viễn thông, mạng LAN/WAN, an ninh và khẩn cấp, tài chính và công nghiệp nhẹ.

GP33100K Bảo mật trung tâm dữ liệu trực tuyến chuyển đổi kép 3 pha Bộ nguồn UPS 100kVA liên kết liền mạch với mạng điện của bạn bằng các hiệu suất điện hiện đại như dải điện áp đầu vào rất rộng, khả năng quá tải và ngắn mạch cao cũng như bảo vệ nguồn cấp dữ liệu tích hợp, cung cấp chất lượng điện năng tuyệt vời .

UPS IGBT này được hưởng lợi từ công nghệ chuyển đổi kép hiệu quả cao giúp tiết kiệm chi phí vận hành. Nó đạt hiệu suất 93% ở chế độ chuyển đổi kép và lên tới 98% ở chế độ ECO, giảm chi phí điện năng và làm mát cho bạn.

Máy biến áp cách ly đầu ra cung cấp độ tin cậy cao để thích ứng

với các môi trường công nghiệp khắc nghiệt khác nhau và bảo vệ những yếu tố quan trọng

tải 100% tải không cân bằng 3 pha thích ứng với các loại ứng dụng khác nhau.

Dự phòng nguồn điện kép.

Dải điện áp đầu vào rộng mang lại khả năng thích ứng cao với lưới điện và

kéo dài tuổi thọ của pin Bảng mạch chính PCB chuyên nghiệp

che chắn điện từ cải thiện hiệu suất đáng tin cậy của EMC

Thiết kế ống dẫn khí kép mang lại khả năng làm mát tốt để bảo vệ

các bộ phận và kéo dài tuổi thọ sử dụng.

– Thiết kế máy biến áp cách ly điện thực

– Hệ số công suất đầu ra 1.0

- Dấu chân nhỏ

– Hiệu suất cao 95%

– Thiết kế màn hình cảm ứng All Series

– Công nghệ DSP đảm bảo độ tin cậy cao

Được tích hợp với máy biến áp cách ly, giải pháp UPS ba pha UID có công suất từ ​​10kva-20kva được thiết kế cho môi trường khắc nghiệt, đặc biệt là ứng dụng công nghiệp. Với hệ số công suất cao lên tới 0,97, điều khiển DSP hoàn toàn và thiết kế chuyển đổi kép trực tuyến, nó có thể mang lại độ tin cậy và bảo vệ cao cho các cơ sở công nghiệp và các hệ thống quan trọng, đảm bảo độ tin cậy điện năng tối đa.

Tính năng chung

● Chuyển đổi kép trực tuyến

● Kiểm soát DSP hoàn toàn

● Hệ số công suất cao: 0,9

● Khả năng thích ứng đầu vào rộng:(380Va/400Vac/415Vac) (-25%/+20%)

● Quản lý pin được tối ưu hóa, cấu hình pin tự kiểm tra và linh hoạt

● Dự phòng song song N+X

● Khả năng quá tải mạnh: quá tải 110%/125%/150% trong 60/10/1 phút.

● Đi vào bằng điện

● Chế độ máy phát điện

● Đồng bộ hóa LBS

● Đa bảo vệ

● Quản lý mạng thân thiện với người dùng

Trong một thập kỷ, CPSY UPS Power đã thiết kế và sản xuất thành công hệ thống cung cấp điện liên tục (UPS), với hơn 70 bằng sáng chế công nghệ được đăng ký về chuyển đổi năng lượng. Chuyên môn được xây dựng qua nhiều năm trong việc cung cấp các giải pháp chất lượng cao để đảm bảo nguồn điện có độ tin cậy cao ngay cả trong những môi trường khắc nghiệt nhất, duy nhất là dòng sản phẩm UPS 3 pha của chúng tôi.

Từ nền tảng Dầu khí đến khu công nghiệp và nhà máy điện hạt nhân cũng như phòng máy chủ hoặc trung tâm dữ liệu, bạn sẽ tìm thấy trong dòng sản phẩm của chúng tôi các hệ thống mô-đun hoặc độc lập phù hợp để bảo vệ nguồn điện của bạn, đảm bảo hoạt động kinh doanh liên tục và bảo vệ khoản đầu tư của bạn .
