Tủ tích hợp ngoài trời

Shangyu CPSY® kết hợp kinh nghiệm triển khai cài đặt, gỡ lỗi, bảo trì và quản lý các sản phẩm ứng dụng hoàn thiện hiện có và các sản phẩm bán hàng để điều chỉnh tủ tích hợp ngoài trời thông minh dành riêng cho các hệ thống mạng ngoài trời quan trọng. Tủ tích hợp ngoài trời tích hợp sâu các sản phẩm cơ sở hạ tầng trung tâm dữ liệu, bao gồm nhiều hệ thống con như UPS, phân phối điện, điện lạnh, tủ, phòng cháy chữa cháy, v.v., đồng thời đạt được khả năng quản lý tổng thể tất cả các hệ thống thông qua hệ thống giám sát, đơn giản hóa quy trình thiết kế và xây dựng. Nó sử dụng tấm mạ kẽm nhúng nóng có độ dày lớn hơn 1,5mm, bao gồm hộp bên ngoài, phôi kim loại bên trong và cụm phụ kiện. Nó chủ yếu được sử dụng cho các điểm di chuyển xuống DSLAM, trạm gốc truyền thông không dây, phân phối điện, giao thông đô thị, hệ thống và mạng truyền thông 5G thế hệ mới. Truy cập kinh doanh toàn diện, trạm chuyển mạch truyền tải, truyền thông liên lạc khẩn cấp, v.v., thích ứng với nhiều cảnh ngoài trời khác nhau như mái nhà, đường phố, khu vực miền núi, dọc theo đường sắt và môi trường nhiệt độ cao và thấp, đáp ứng nhu cầu tiết kiệm năng lượng và giảm phát thải của khách hàng, triển khai nhanh chóng và nhu cầu thích ứng với nhiều kịch bản.

Tủ tích hợp ngoài trời CPSY®

Với sự phát triển của số lượng lớn người dùng truyền thông mới, sự cải thiện liên tục của băng thông di động và sự đổi mới của các dịch vụ truyền thông, nhu cầu xây dựng mạng truyền thông sẽ tiếp tục tăng cao. Tủ tích hợp ngoài trời là sự tích hợp và thu nhỏ các thiết bị chính của trang web liên lạc, mô-đun hóa các bộ phận hỗ trợ và Xu hướng phát triển ngành về bảo tồn năng lượng và giảm phát thải giúp giảm áp lực lên các trang web của khách hàng để lấy thông tin và được thiết kế để đáp ứng nhu cầu mở rộng linh hoạt của khách hàng và bố trí nhanh chóng. Tủ tích hợp ngoài trời có hiệu suất cách nhiệt rất tốt và được sử dụng trong các hệ thống thông tin liên lạc, trực tiếp trong tủ A có tác dụng bảo vệ cơ khí và môi trường cho các thiết bị liên lạc nội bộ trong điều kiện khí hậu ngoài trời. Nó có đặc điểm là được sản xuất tại nhà máy, dễ vận chuyển và lắp đặt tại chỗ, đồng thời cho phép nhân viên có thẩm quyền vào và vận hành. Đó là một tủ có thể tích hợp thiết bị chính, nguồn điện hệ thống, phân phối nguồn DC truyền thông, giám sát môi trường, thiết bị làm mát, pin và nối đất chống sét, và một tủ tích hợp cung cấp quản lý an toàn và môi trường làm việc ngoài trời cho trạm gốc.

Tủ tích hợp ngoài trời Shangyu CPSY® bao gồm hộp bên ngoài, các bộ phận kim loại tấm bên trong, điều hòa không khí công nghiệp, bộ phân phối điện, bộ nguồn chuyển mạch, UPS, pin dự phòng và các phụ kiện khác. Nó sử dụng cấu trúc bánh sandwich khung cột kim loại và vật liệu tổng thể là tấm kẽm/thép không gỉ cán nguội/mạ + tấm bánh sandwich EPS/PU hoặc bông cách nhiệt PEF có độ dày khác nhau. Nó được làm bằng thép tấm cán nguội chất lượng cao hoặc thép không gỉ. Đế được làm bằng kết cấu thép composite hoặc tấm mạ kẽm nhúng nóng có độ dày từ 1,5mm trở lên. Bề mặt được làm bằng quy trình xử lý nhựa phun chống tĩnh điện. Nó có khả năng chống va đập tốt, hiệu suất chống trộm và chống lão hóa, và đã đạt tiêu chuẩn quốc gia về chống bụi và chống thấm nước là IP56. Cửa tủ sử dụng cấu trúc nhúng với khe cửa kín. Góc mở cửa >110°. Cửa tủ có kết cấu giới hạn. Thiết bị giới hạn cửa có chức năng giới hạn khi cửa ở trạng thái “mở”. Khóa cửa sử dụng cấu trúc ba điểm gồm thanh kéo và miếng khóa, có kết cấu chắc chắn và khả năng chống trộm mạnh mẽ. Bên trong tủ được chia làm ngăn đựng thiết bị và ngăn đựng pin theo chức năng. Tủ tích hợp ngoài trời bao gồm: 1. Tủ tích hợp ngoài trời trạm gốc thông tin liên lạc (tủ thiết bị, tủ cấp điện, tủ ắc quy, tủ điện, tủ tổng hợp); 2. Tủ OLT tích hợp ngoài trời và đài phát thanh, tủ điện ngoài trời, tủ truy cập băng thông rộng ngoài trời, tủ mạng ngoài trời, tủ nhiệt độ không đổi ngoài trời, tủ chống mưa ngoài trời, tủ trạm giám sát nhỏ ngoài trời, tủ an ninh giám sát video ngoài trời.

Các chỉ số hiệu suất kỹ thuật chính

1. Điều kiện sử dụng: nhiệt độ môi trường xung quanh -40oC ~ + 60oC. Nếu nhiệt độ quá cao, nên dựng tấm che nắng; độ ẩm môi trường xung quanh ≤95﹪ (ở +40oC); áp suất khí quyển 70kPa~106kPa;

2. Tủ sử dụng cấu trúc bánh sandwich, được chia thành hai loại: 1. Tấm kim loại hai lớp + bông cách nhiệt PEF; 2. Khung kim loại tấm + Tấm sandwich EPS/PU dày 45mm.

3. Chất liệu tủ: Thép tấm cán nguội dày 1.5mm/tấm mạ kẽm/tấm nhôm/tấm inox + Bông cách nhiệt PEF dày 10-40mm/Tấm sandwich thép màu EPS dày 45mm, cột chữ U 2mm, khung chịu lực 1.5 mm, phần trang trí và chống bụi 1,2mm; xử lý bề mặt: tẩy dầu mỡ, loại bỏ rỉ sét và tẩy gỉ, phốt phát chống rỉ (hoặc mạ kẽm), phun nhựa

4. Cấu tạo tủ: tủ + cửa tủ + chân đế + nắp trên + giá đỡ + khóa tủ, quang điện + lưu trữ năng lượng + cọc sạc DC (tùy chọn)

5. Loại tủ: 1/2/3 đơn vị, một cabin, cửa đơn phía trước hoặc cửa trước và cửa sau (tùy chọn)

6. Cửa và khóa cửa: Cửa tủ sử dụng kết cấu lắp sẵn, khe cửa kín; góc mở cửa > 110°, kết cấu giới hạn có đặc tính chống trộm mạnh; khóa cửa sử dụng cấu trúc ba điểm gồm thanh kéo và miếng khóa và ổ khóa hoặc khóa điện tử (tùy chọn)

7. Độ bền cơ học: Tủ có thể chịu tải trọng ≥600kg, mỗi bề mặt có thể chịu áp lực thẳng đứng >980N, mặt ngoài cùng có thể chịu áp lực thẳng đứng >200N sau khi cửa mở.

8. Diện tích mặt cắt ngang của lõi đồng trong dây nối đất phải >16-50㎟ và điện trở phát hiện phải <0,1Q

9. Phương pháp vào cáp: vào và ra từ phía dưới. Các đường dây AC, đường DC, đường tín hiệu và dây nối đất phải được định tuyến và buộc riêng;

10. Phương pháp lắp đặt thiết bị: Một giá đỡ tiêu chuẩn có thể điều chỉnh 19/21 inch được lắp đặt trong tủ thiết bị.

11. Phương pháp làm mát: trao đổi nhiệt hoặc điều hòa không khí (AC1500W), quạt + điều hòa

12. Dịch vụ tùy chỉnh: tùy chỉnh kích thước, tùy chỉnh cấu trúc bên trong, tùy chỉnh màu tủ, màu xám quốc tế RAL7035 mặc định, phun bột ngoài trời chuyên nghiệp

13. Phương pháp lắp đặt: trong nhà hoặc ngoài trời, đáy tủ dày ≥2.0mm, tấm thép mạ kẽm nhúng nóng, chiều cao chân tủ ≥200mm, vách ngăn được lắp đặt xung quanh chân đế để ngăn chặn động vật xâm phạm

13. Loại mạch chính: cầu ba pha, phản sao kép; linh kiện chỉnh lưu: thyristor, diode, hệ số dòng điện không đồng đều của các linh kiện trên cùng một nhánh: <0,15

15. Số lượng xung trong một tủ đơn: 6, 12, 24 xung (nhiều tủ chỉnh lưu kết hợp với chuyển pha của máy biến áp chỉnh lưu có thể tạo thành tương đương 36, 48, 60, 72 xung)

16. Chịu được điện áp: Điện áp chịu đựng giữa thiết bị nối đất và phôi kim loại của hộp không nhỏ hơn 3000V (DC)/1 phút;

17. Hệ thống kiểm soát nhiệt độ: Các thiết bị trong tủ sẽ sinh ra rất nhiều nhiệt khi làm việc khiến nhiệt độ bên trong tủ tăng cao, làm giảm tuổi thọ của các linh kiện điện tử, thậm chí gây ngừng hoạt động. Vì vậy, phải sử dụng thiết bị kiểm soát nhiệt độ để kiểm soát nhiệt độ trong tủ nhằm đảm bảo thiết bị liên lạc hoạt động bình thường, đồng thời nâng cao tuổi thọ và độ tin cậy của thiết bị điện tử.

18. Điện trở cách điện: Điện trở cách điện giữa thiết bị nối đất và phôi vàng của hộp không nhỏ hơn 2X104M /500V (DC);

19. Máy điều hòa không khí nén: Máy điều hòa DC 300W-1500W (tùy chọn)

20. Độ dày lớp cách nhiệt: 50mm, hiệu suất cách nhiệt tốt, độ dẫn nhiệt <0,472/(m2.k); cấp độ bảo vệ tủ: IP56;

21. Tất cả các lớp phủ thanh cái dẫn điện đều được phay, có độ nhám tốt hơn Ral.6, độ phẳng tốt hơn 25μm, điện trở tiếp xúc thấp và tổn thất điện năng thấp.

22. Tủ tích hợp tích hợp hệ thống làm lạnh, hệ thống tủ, hệ thống phân phối điện, nguồn điện liên tục, hệ thống giám sát môi trường động và hệ thống dây điện cần thiết cho phòng máy tính. Nó được thiết lập sẵn bởi ngành công nghiệp và phát thanh truyền hình, đồng thời có thể được thiết kế nhanh chóng tại chỗ để đáp ứng nhu cầu triển khai nhanh chóng các dịch vụ trung tâm dữ liệu.

Thông số tủ tích hợp ngoài trời CPSY® (Thông số kỹ thuật)

Tính năng và ứng dụng tủ tích hợp ngoài trời CPSY®

Đặc trưng:

1. Có thể ủy quyền mở khóa từ xa, giám sát và ghi lại từ xa trạng thái khóa cửa, thời gian đóng mở khóa cửa và thông tin người mở khóa.

2. Tủ áp dụng các phương pháp hàn, lắp ráp và lắp ráp. Kết cấu được hàn chắc chắn và có khả năng chịu lực tốt. Nó phù hợp để lắp đặt trong nhiều tình huống trên đỉnh núi và mái nhà. Nó có khả năng mở rộng và có thể được kết nối với nền tảng của bên thứ ba.

3. Sử dụng toàn bộ quá trình gia công CNC để tạo thành tủ bằng hợp kim nhôm hoặc thép không gỉ để ngăn chặn hiệu quả tình trạng quá nhiệt cục bộ của tủ; Toàn bộ tủ được phun nhựa hoặc sơn để chống rỉ sét, ăn mòn, bám bụi, nắng, mưa.

4. Thiết kế tích hợp, triển khai nhanh, plug-and-play, tích hợp cao, diện tích nhỏ, thời gian xây dựng ngắn, tiết kiệm không gian, mở rộng và di chuyển dễ dàng, chi phí xây dựng thấp và tiêu thụ điện năng thấp

5. Thiết kế mô-đun phân phối điện, điện, điện lạnh, v.v., cấu hình theo yêu cầu, độ tin cậy cao, không cần bảo trì, khởi động và dừng bằng một cú nhấp chuột, lắp ráp nhanh, phù hợp với nhiều kịch bản; thích ứng với các tổ hợp hệ thống điện khác nhau, giúp việc nâng cấp dễ dàng hơn

6. Thiết kế kín hoàn toàn, thân thiện với môi trường, cách nhiệt và tiết kiệm năng lượng, hiệu suất vượt trội, cách nhiệt và chống tĩnh điện, chống bụi và chống ăn mòn, nâng cao độ an toàn và kéo dài tuổi thọ của thiết bị chỉnh lưu.

7. Giải pháp tản nhiệt hiệu suất cao, máy điều hòa không khí công nghiệp gắn trên cửa/gắn bên, thiết bị thông gió cấp công nghiệp, thiết kế lớp cách nhiệt và làm mát không khí, ổn định và đáng tin cậy, tuổi thọ cao, nhiệt độ thấp hơn và duy trì nhiệt độ và độ ẩm không đổi trong cái buồng

8. Khóa cửa tủ ngoài trời chống trộm, cấp độ bảo vệ cao IP56, có thể đối phó hoàn hảo với môi trường ngoài trời khắc nghiệt và nhiều loại thời tiết khác nhau.

7. Các biện pháp bảo vệ hoàn chỉnh, theo dõi thời gian thực về nhiệt độ không khí, độ ẩm, nhiệt độ nước, áp suất nước, lưu lượng nước, rò rỉ nước, thể tích không khí, nhiệt độ linh kiện, v.v. trong tủ, không cần kiểm tra hiện trường.

9. Khóa cửa thông minh chống trộm, camera chụp ảnh; phía trên nghiêng xuống để tránh mưa, lưới chống bụi ở đầu vào cáp ngăn ngừa côn trùng và bụi bẩn, dễ dàng vệ sinh, sửa chữa và chống ăn mòn.

10. Giám sát môi trường động ổn định và đáng tin cậy, phát hiện tín hiệu cảnh báo toàn diện, báo cáo thông tin cảnh báo theo thời gian thực; có thể nhận biết và tải lên các cảnh báo như mất điện, mất điện, kiểm soát truy cập, nhiệt độ, độ ẩm, khói, ngâm nước, điện áp pin, v.v. (tùy chọn).

11. Áp dụng thiết kế cấp cao nhất, cấu trúc của tủ đơn và tủ chung giống nhau, với các giao diện lắp đặt dành riêng. Điều hòa có thể tăng hoặc giảm tùy theo nhu cầu. Sản phẩm dễ giãn nở, chịu được áp lực và biến dạng; khớp nối thành phần áp dụng thiết kế lực cố định cân bằng và cách điện kép;

12. Gỡ lỗi thông minh chỉ bằng một cú nhấp chuột, vận hành hiệu quả, được trang bị mô-đun chỉnh lưu hiệu suất cao, thiết kế kiểm soát nhiệt độ và phân tích và quản lý hiệu quả năng lượng ở cấp độ trang web, giúp vận hành hiệu quả hơn.

13. Chấp nhận tùy chỉnh, kết hợp các đặc điểm khác nhau của các dự án khác nhau và sử dụng môi trường để tùy chỉnh, phù hợp hơn với nhu cầu tại chỗ và đạt được sự hài lòng của khách hàng đúng thời gian và hiệu quả.

14. Tủ có công suất lớn, kết cấu nhiều cửa, không gian lắp đặt bên trong linh hoạt và thiết kế bề ngoài, lắp đặt và bảo trì dễ dàng, việc giám sát và phản hồi gần cuối trong tủ kịp thời, chính xác và hiệu quả hơn;

15. Nó đạt tiêu chuẩn với giao diện Loại 6, hỗ trợ nhiều loại thiết bị ngoại vi; giao diện cung cấp điện khẩn cấp bên ngoài được dành riêng và các thiết bị bên trong có thể được cấp nguồn bằng hệ thống cấp điện bên ngoài trong thời gian mất điện.

16. Sử dụng cáp chống cháy, bộ phân phối nguồn AC hoặc bộ phân phối nguồn DC tùy chọn (thiết bị chiếu sáng DC-48V); tùy chọn pin lithium/pin axit chì làm nguồn điện dự phòng (tùy chọn)

17. Hệ thống đi dây điện và phân phối điện AC/DC tích hợp, bố trí hợp lý, phương pháp đi dây linh hoạt, vận hành và bảo trì dễ dàng các đầu cáp, cố định và nối đất như máng cáp và giá quản lý cáp.

18. Phương pháp đưa cáp vào tủ là từ phía dưới. Cáp nguồn, cáp tín hiệu và cáp quang có lỗ vào cáp độc lập và không gây nhiễu lẫn nhau.

19. Các thiết bị chính, thiết bị kiểm soát nhiệt độ và mô-đun đi dây trong tủ được thiết kế thành các ngăn riêng biệt để thuận tiện cho việc bảo trì theo cấp độ trong tương lai.

20. Giải pháp cung cấp điện ngoài trời hiệu quả cao, thiết lập địa điểm đơn giản, cấu trúc hệ thống nhỏ gọn, tủ hỗ trợ lắp ráp nhanh, hỗ trợ nhiều năng lượng đầu vào và đầu ra, giúp việc lựa chọn địa điểm và xây dựng trở nên đơn giản hơn.

21. Cảnh báo thông minh, báo cáo theo khu vực và theo thời gian được phân loại, có thể thu thập một số loại thông tin và đáp ứng các yêu cầu kỹ thuật tổng thể của dự án di dời địa điểm; cảnh báo cục bộ được liên kết với cảnh báo từ xa, giám sát tập trung từ xa có độ chính xác cao và các trang hỗ trợ cảnh báo từ xa, email và tin nhắn văn bản.

22. Liên kết thông minh, mở cửa liên kết với ánh sáng và chụp ảnh; cảm biến nhiệt độ được liên kết để khởi động và dừng điều hòa, cảm biến nhiệt độ + trạng thái điều hòa được liên kết với thông gió khẩn cấp, cảm biến nhiệt độ + cảm biến khói được liên kết với việc chữa cháy.

23. Cảm biến thông minh: khóa điện tử kiểm soát truy cập cấp độ tủ và cảm biến từ cửa, kết hợp với nhiều phương pháp mở cửa được ủy quyền, dấu vân tay, khuôn mặt và mật khẩu, báo động và camera bằng âm thanh và hình ảnh tùy chọn

24. Vận hành và bảo trì thông minh, dành cho tất cả người dùng trang web, có thể thực hiện giám sát hoạt động và thu thập dữ liệu từ xa, cũng như tạo báo cáo vận hành, hỗ trợ APP di động, dự đoán lỗi thời gian thực và định vị nhanh, giúp nhân viên vận hành và bảo trì tập trung vào các vấn đề cơ bản xử lý sự cố kịp thời, ít người trực và vận hành và bảo trì từ xa, các kỹ sư hệ thống cung cấp hỗ trợ trực tuyến bất kỳ lúc nào và hệ thống hỗ trợ vận hành và bảo trì thông minh hơn.

Tiêu chuẩn sản phẩm

Hiệu suất chống phá hủy của khóa đáp ứng yêu cầu Loại B trong GA/T 73-1994.

Đáp ứng yêu cầu IP55 tính bằng GB 4208-2008

Đáp ứng yêu cầu IP45 tính bằng GB 4208-2008

Tuân thủ thử nghiệm tủ ngoài trời YD/T1537-2015 tiêu chuẩn công nghiệp cho hệ thống thông tin liên lạc

Tuân thủ các thông số kỹ thuật thử nghiệm hiệu suất chống động đất của thiết bị viễn thông YD 5083-2005/YD5096-2005

Tuân thủ các yêu cầu A về thử nghiệm chống cháy GB5169.7

Tuân thủ các yêu cầu về diện tích lỗ xả hydro của tiêu chuẩn quốc gia GB7260.1

Đáp ứng các yêu cầu Loại B về chống phá hoại trong GA/T 73-1994 "Khóa chống trộm cơ học"

Các ứng dụng:

Được sử dụng rộng rãi trong các hệ thống thu phí không dừng tốc độ cao ETC, đường sắt cao tốc, mạng thông tin liên lạc, đường cao tốc, lưới điện quốc gia, tàu điện ngầm đô thị, giám sát môi trường, trạm cơ sở liên lạc không dây, bao gồm hệ thống 3G thế hệ mới, dịch vụ tích hợp mạng/truyền thông , trạm văn phòng chuyển mạch truy cập/truyền tải, liên lạc/truyền tải khẩn cấp, v.v., công nghiệp hóa chất, luyện kim, sản xuất giấy, sản xuất hydro, dầu khí, khai thác mỏ, công nghiệp quân sự, nghiên cứu khoa học, đài phát thanh và truyền hình, trạm giám sát, năng lượng điện, năng lượng, giao thông vận tải, an ninh, bộ khuếch đại công suất, trình chiếu, điều khiển ánh sáng và các ngành công nghiệp khác, cơ sở kinh doanh (Viễn thông, tài chính, năng lượng, đài phát thanh và truyền hình, bán lẻ), doanh nghiệp nhỏ, chi nhánh của doanh nghiệp lớn, chính phủ, giáo dục, chăm sóc y tế, trung tâm dữ liệu điện toán đám mây, nguồn cung cấp điện khẩn cấp công nghiệp và thương mại, dịch chuyển đỉnh, cạo đỉnh và lấp đầy thung lũng, mở rộng hệ thống, làm mịn năng lượng mới Hầu hết các kịch bản ứng dụng như đầu ra, cung cấp nguồn DC công suất cao cho tải, v.v.

Hệ thống dịch vụ:

1. Mẫu sản phẩm trước khi bán

--Nhân viên chuyên môn tiến hành nghiên cứu chuyên sâu về nhu cầu của khách hàng, hiểu rõ nhu cầu của khách hàng, thiết kế và sản xuất bản vẽ miễn phí.

--Cung cấp tài liệu quảng cáo sản phẩm miễn phí, mẫu, báo cáo thử nghiệm, báo giá, liên hệ vận chuyển và các dịch vụ khác

2. Bán dịch vụ xây dựng

-Sắp xếp lịch sản xuất theo thời gian giao hàng mà khách hàng yêu cầu

--Thực hiện nghiêm ngặt việc kiểm soát chất lượng trong quá trình sản xuất

--Hỗ trợ hậu cần mạnh mẽ

3. Dịch vụ theo dõi sau bán hàng

--Theo dõi và xử lý các ý kiến ​​về chất lượng sản phẩm; tiến hành quay lại thăm người dùng để giúp họ giải quyết vấn đề

--Cung cấp dịch vụ thử nghiệm các sản phẩm xây dựng và cung cấp dịch vụ chuyển phát nhanh miễn phí đến công trường đối với những vật liệu và phụ tùng còn thiếu.

Hướng dẫn cài đặt

1. Theo nhu cầu quy hoạch mạng, tủ tích hợp có thể được lắp đặt trên mặt đất, mái nhà, ven đường, sườn đồi và các khu vực khác. Nó có thể được lắp đặt gần mặt đất hoặc trên cao. Khi lắp đặt ở vùng dễ bị ngập lụt, cần phải xem xét yêu cầu phòng chống lũ lụt.

Do cấu trúc đơn giản, nó hỗ trợ hai phương pháp lắp ráp: lắp ráp hoàn chỉnh (cẩu tại địa điểm giao hàng hoàn chỉnh) và lắp ráp (lắp ráp tại địa điểm giao các bộ phận):

Tủ đúc sẵn: Khi có nhu cầu, tủ tích hợp đúc sẵn được tích hợp và lắp đặt tại các nhà máy sản xuất, nhà kho. Nó có thể đáp ứng nhu cầu vận chuyển đường bộ, vận tải đường biển hoặc vận tải hàng không và có thể đáp ứng các yêu cầu về va đập, rung động và nâng hạ trong quá trình vận chuyển.

Loại lắp ráp: Khi cần thiết, các bộ phận của tủ tích hợp có thể được vận chuyển đến địa điểm để lắp ráp theo tiêu chuẩn.

2. Công suất lớn hơn của tủ tích hợp đòi hỏi dây cáp dày hơn và diện tích mặt cắt ngang của dây cáp cần được xem xét đầy đủ khi thiết kế rãnh.

3. Tủ ngoài trời sử dụng phương pháp đưa cáp đi xuống. Để ngăn vật lạ lọt vào, bên hông tủ ngoài trời không có lỗ luồn cáp mà phải luồn cáp qua rãnh. Vì vậy, các rãnh cần phải được đặt trước tại chỗ.

4. Tủ tất cả trong một sử dụng đầu vào cáp phía dưới và rãnh phải có thiết kế chống bụi và chống gặm nhấm cần thiết để ngăn chặn vật lạ xâm nhập. Cần thiết kế chống thấm nước và chống ẩm trong rãnh để tránh lão hóa cáp và đoản mạch sẽ ảnh hưởng đến hoạt động bình thường của tủ ngoài trời.

5. Không mở cửa tủ khi độ ẩm không khí đạt 95%. Tránh mở cửa tủ, thực hiện các thao tác bảo trì, đại tu trong điều kiện thời tiết mưa gió, ẩm ướt

6. Chỉ những người có chuyên môn mới có thể thực hiện các thao tác cài đặt. Trong quá trình cài đặt, hãy tuân thủ nghiêm ngặt các hướng dẫn của hướng dẫn sử dụng.

7. Trước khi lắp đặt, tất cả các công tắc của giai đoạn phía trước bên trong và bên ngoài phải được ngắt kết nối, đợi 15 phút và xác nhận rằng tất cả chúng đều ở trạng thái không có điện.

8. Phải để lại dấu cảnh báo ở vị trí đã ngắt kết nối để tránh trường hợp bật lại nguồn trong quá trình cài đặt. Cần có các kết nối nối đất và ngắn mạch cần thiết.

9. Các bộ phận mang điện cần được xử lý khi cần thiết và cách ly bằng vật liệu cách điện để tránh gây hại cho nhân viên.

10. Sau khi cắt toàn bộ nguồn điện đầu vào, đợi 35 phút trước khi mở cửa để kiểm tra. Trước khi mở cửa tủ, hãy đảm bảo bên trong không có nguồn điện.

11. Trong trường hợp bình thường, vui lòng sử dụng quy trình tắt máy thông thường để tắt. Trong các tình huống khẩn cấp, phải sử dụng chế độ tắt khẩn cấp để đảm bảo phản ứng nhanh và bảo vệ sự an toàn của con người và thiết bị.

12. Khi chọn địa điểm, khu vực có thông gió tốt thường được chọn và lắp đặt ở khu vực thoáng đãng hoặc trên sàn nhà. Nhìn chung, nó không thích hợp để lắp đặt trong hành lang dân cư hoặc phòng dân cư, nếu không sẽ ảnh hưởng đến hiệu quả thông gió và tản nhiệt, đồng thời tiếng ồn sẽ làm phiền cư dân khi thiết bị hoạt động. .

13. Các thành phần, bộ phận, bộ phận, thiết bị phụ trợ và giao diện lắp đặt của tủ tích hợp ngoài trời đều là tiêu chuẩn và phổ thông, chủ yếu được làm bằng vật liệu kim loại; khi sử dụng hệ thống lắp đặt trên sàn, phải cung cấp đế thép hoặc xi măng kênh đáng tin cậy. Trụ cầu phải cách xa khu vực trũng thấp và khu vực có nhiều bụi và có hàng tiếp đất đủ tiêu chuẩn.

14. Yêu cầu bên ngoài tủ không được lộ ốc vít để tránh bị trộm khi tháo rời bên ngoài; tủ được trang bị kết cấu chân đế và tấm che nắng giúp tránh hiện tượng ăn mòn do mưa rò rỉ tốt hơn, đồng thời cửa tủ cần sử dụng chế độ khóa nhiều Click.

Chi tiết về tủ tích hợp ngoài trời CPSY®

Khi so sánh với các sản phẩm cùng loại, Tủ tích hợp ngoài trời CPSY® có ưu điểm như sau:

●Độ an toàn cao, sử dụng bảo vệ EMC/RFI, khả năng chống động đất cấp 8/9, thiết kế khóa cửa tủ kết cấu chống trộm, không thể tháo rời và hệ số chống phá hoại cao.

●Thiết kế an toàn cách ly chống cháy, được làm bằng thép tấm gadolinium lạnh hoặc tấm mạ thân thiện với môi trường, có tính chất cơ học tốt, khả năng chịu tải lớn, kết cấu nhỏ gọn và hợp lý, khả năng thay thế lẫn nhau tốt.

●Hộp có đặc tính chống nắng, chống mưa, chống ăn mòn, chống cháy, cách nhiệt và độ bền tốt. Nó hoàn toàn thích ứng với môi trường ngoài trời và có tuổi thọ 15 năm, cao hơn 20% so với làm mát không khí.

●Áp dụng thiết kế giá đỡ 19 inch hoặc 21/23/24 inch tiêu chuẩn hoặc được thiết kế dưới dạng giá đỡ pin, v.v., có thể mở rộng theo yêu cầu và có tính linh hoạt cao. Cấu trúc cố định bằng kim loại tấm phi tiêu chuẩn cũng có thể được thực hiện theo tình hình thực tế của khách hàng (tùy chọn).

●Mức bảo vệ cao, mức bảo vệ IP56, kiểm soát nhiệt độ không đổi ít tiếng ồn, chênh lệch nhiệt độ tế bào giữa các tủ ≤3oC, cấu trúc kim loại tấm và phương pháp hàn cải thiện hơn nữa khả năng chống thấm nước, chống bụi, ăn mòn và chống tia cực tím.

●Dễ dàng lắp đặt và có thể lắp đặt linh hoạt trên mái nhà hoặc ven đường tùy theo yêu cầu của công trường. Nó có khả năng chịu đựng mạnh mẽ với khí hậu và thời tiết, đồng thời có thể thích nghi với nhiều loại mưa và tuyết ở nhiệt độ thấp, nhiệt độ lạnh và nóng cao, bão cát và vùng nhiều gió.

●Sử dụng vật liệu cách nhiệt chống cháy và chống cháy (dây cáp, dải cao su, bông cách nhiệt) và tích hợp hệ thống kiểm soát nhiệt độ (sử dụng quạt, bộ trao đổi nhiệt hoặc điều hòa không khí để tản nhiệt hỗn hợp) để đạt được hiệu ứng nhiệt độ không đổi trong tủ .

●Thiết kế liên kết chữa cháy thông minh, phòng cháy cấp PACK, phát hiện gần hết, phản ứng tự động khi chữa cháy, nhanh chóng, chính xác, kịp thời và hiệu quả, giúp giảm thiểu tổn thất;

●Tiết kiệm thời gian, nhân công và không gian. So với tủ truyền thống, tủ tích hợp ngoài trời chiếm diện tích nhỏ hơn - giảm hơn 90%, rút ​​ngắn thời gian thi công - rút ngắn còn 1/10 so với trước đây và giảm số lượng đơn vị giữa mỗi mô-đun chức năng. Điểm lỗi đường dẫn, cải thiện đáng kể khả năng tương thích giữa các hệ thống.

●Giám sát trực quan, tích hợp cao, quản lý tập trung từ xa, nhiều đầu ra điện áp, sao lưu n+1 và đã đạt chứng nhận bảo mật thông tin sản phẩm CNTT giám sát môi trường duy nhất trong ngành.

●Kiểm soát dữ liệu theo thời gian thực, không cần giám sát, hiển thị đa kênh trên màn hình lớn cục bộ, Ứng dụng di động và trình duyệt WEP, đồng thời hỗ trợ kết nối mạng tập trung ở nhiều khu vực và tủ.

●Việc sử dụng kết cấu hàn và quy trình phun tĩnh điện ngoài trời đảm bảo độ bền cơ học, độ cứng và độ tin cậy chống ăn mòn của tủ.

●Thiết kế máy biến áp nguồn phụ hai chạm, phía sơ cấp có thể được kết nối với nguồn điện 480Vac hoặc 400Vac và tương thích với 2 điện áp lưới chính.

Tích hợp có thể giảm đáng kể tiền thuê đất và phần mềm hệ thống quản lý của người vận hành

●Việc lắp đặt kỹ thuật cực kỳ đơn giản, tất cả các hệ thống con đều được cài đặt sẵn trong tủ, nhà máy được gỡ lỗi hoàn toàn, sản phẩm được đóng gói và vận chuyển toàn bộ và quá trình lắp đặt tại chỗ hoàn tất sau 2 giờ.

Phân loại tủ tích hợp ngoài trời

--Theo phân loại chức năng, tủ tích hợp ngoài trời được chia thành tủ thiết bị (cabin thiết bị) và tủ pin (cabin pin).

(1) Tủ thiết bị: Tủ thiết bị sử dụng điều hòa không khí hoặc thông gió để tản nhiệt (bộ trao đổi nhiệt cũng có thể được sử dụng làm thiết bị tản nhiệt), MTBF ≥50000h-250000h, tủ thiết bị được phân bổ ở phía bên phải của tủ và được ngăn cách với ngăn chứa pin bằng một vách ngăn, để tạo điều kiện cách nhiệt cho không gian thiết bị.

(2) Tủ ắc quy: dùng để lắp đặt ắc quy, nhằm cung cấp năng lượng tin cậy cho mọi phụ tải cố định trong lĩnh vực công nghiệp và thương mại. Thông qua giao diện với bộ điều khiển, nhiều ứng dụng có thể được cấu hình linh hoạt và dữ liệu vận hành của hệ thống pin có thể được trao đổi với các thiết bị khác, tủ pin sử dụng điều hòa không khí hoặc làm lạnh bán dẫn để tản nhiệt. Các tấm bên ngoài của tủ được dán bông cách nhiệt để đạt được hiệu quả cách nhiệt. Tủ còn được trang bị tấm che nắng để đạt được hiệu quả chống nắng và chống thấm nước. Tủ được trang bị thiết bị xả để giải phóng khí độc hại do pin tạo ra.

---Theo kích thước, vị trí lắp đặt và vận chuyển, có thể chia thành hai loại: loại tích hợp và loại lắp ráp.

Phòng máy tính truyền thông tích hợp ngoài trời tổng thể được lắp ráp tại nhà máy và phù hợp hơn cho các dự án phòng máy tính mô-đun từ xa và truy cập băng thông rộng.

Phòng máy tính đúc sẵn có thể được lắp đặt và xây dựng tại chỗ tại điểm lắp đặt nên có thể áp dụng cho bất kỳ vị trí và dự án lắp đặt phù hợp nào.

--Theo phân loại chức năng, tủ tích hợp ngoài trời được chia thành tủ dịch vụ CNTT và tủ ETC.

Tủ dịch vụ CNTT được sử dụng trong các phòng máy tính của trung tâm dữ liệu, chủ yếu để cấu hình máy chủ và thiết bị chuyển mạch;

Tủ ETC có những đặc điểm sau:

(1) Tủ ETC cần thích ứng với nhiều môi trường khí hậu phức tạp khác nhau: phơi nắng, chống bụi, chống thấm nước, chống ẩm, chống nấm mốc, chống phun muối, chống gỉ và phải chịu được gió và động đất.

(2) Thiết kế cấu trúc cải tiến "mô-đun lắp ráp" được áp dụng, có thể lắp đặt nhanh chóng tại chỗ. Mỗi mô-đun chức năng được cài đặt từng bước và máng dây, lỗ và đầu nối cắm được đặt trước; thiết bị dễ lắp đặt, định tuyến cáp thuận tiện và đẹp mắt.

(3) Tích hợp bộ nguồn chuyển đổi nguồn, bộ nguồn UPS (N+1) và thiết bị ắc quy, thiết bị điều hòa không khí, thiết bị phân phối điện, thiết bị truyền dẫn mạng, thiết bị giám sát môi trường, chống sét, phòng cháy chữa cháy, kiểm soát truy cập thông minh, dữ liệu giám sát môi trường động bộ sưu tập/báo động/ Nó tích hợp nhiều mô-đun chức năng như bộ camera và điều khiển nhiệt độ thông minh thành một, đồng thời có các đặc tính chống trộm, chống bụi, chống thấm nước, chống ăn mòn, độ tin cậy cao, tích hợp cao, bảo trì dễ dàng, công suất cao dung lượng lưu trữ, giám sát thời gian thực, cảnh báo sớm thông minh, v.v.

(4) Chủ yếu cung cấp kho lưu trữ tích hợp cho máy điều khiển làn đường cổng, thiết bị chuyển mạch công nghiệp, PC hệ thống thu phí và các thiết bị khác, đồng thời cung cấp nguồn điện và dự phòng đáng tin cậy cho thiết bị cổng trục để đảm bảo hoạt động đáng tin cậy của thiết bị sản xuất quan trọng bên đường.

(5) Tủ ETC chứa hệ thống thu phí PC, bộ điều khiển làn đường, bộ điều khiển ăng-ten, RSU (Bộ phận bên đường) và các thiết bị kinh doanh khác. Đường cao tốc ở các tỉnh khác nhau có yêu cầu cụ thể và các máy một cabin, cabin đôi và ba cabin được thiết kế. gõ để thỏa mãn.

(6) Chức năng quản lý mạng từ xa Hệ thống quản lý vận hành và bảo trì thiết bị phụ trợ được hỗ trợ bởi tủ thông minh tích hợp đường cao tốc của Yitong Technology có thể đáp ứng nhu cầu của Bên A và giám sát từ xa trạng thái của thiết bị trong tủ thông minh tích hợp đường cao tốc (trạng thái làm việc của thiết bị, biến tần và khắc phục trạng thái vận hành nguồn điện, trạng thái môi trường, trạng thái đóng mở cửa, v.v.), xử lý các bất thường trong công việc hoặc lỗi thiết bị (kiểm tra tự động, báo động hoạt động, ghi nhật ký 1000, định vị GPS, thiết bị tự động trực tuyến, v.v.), thực tế quản lý thời gian từ xa (truy vấn thông tin, cấu hình tham số, đồng bộ hóa tự động, điều khiển công tắc từ xa, v.v.).

--Theo phân loại số lượng, tủ tích hợp ngoài trời được chia thành tủ tích hợp ngoài trời một cabin, tủ tích hợp ngoài trời hai cabin và tủ tích hợp ngoài trời ba cabin.

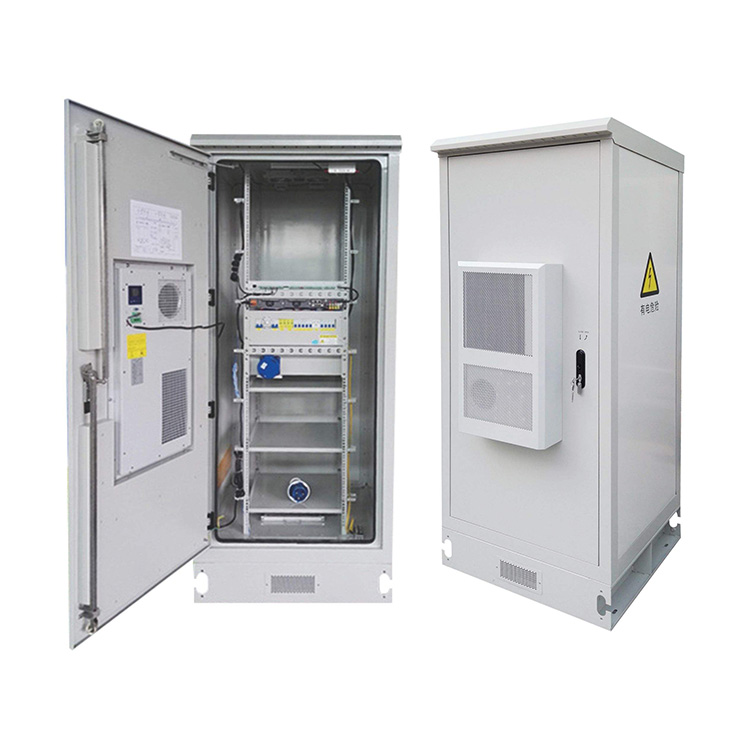

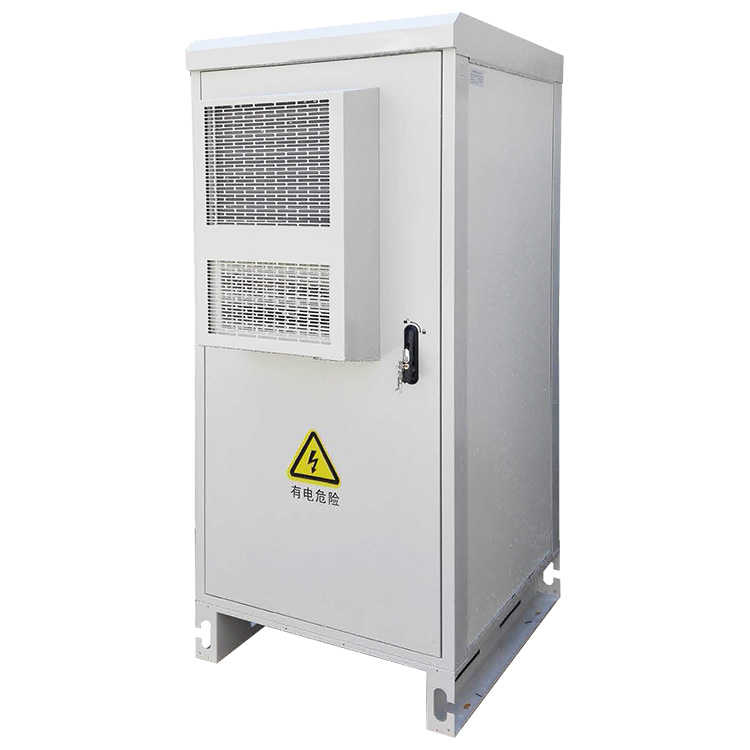

1. Tủ tích hợp ngoài trời cabin đơn

Dạng cấu hình tủ đơn: Tủ được chia thành các ngăn chức năng khác nhau, bao gồm ngăn thiết bị + ngăn chứa pin. Thông thường, cabin thiết bị áp dụng phương pháp trao đổi nhiệt hoặc làm mát bằng không khí. Ngăn chứa pin có thể chọn thông gió trực tiếp hoặc sử dụng làm lạnh bán dẫn hoặc làm lạnh điều hòa tùy theo điều kiện khí hậu của nơi sử dụng thực tế.

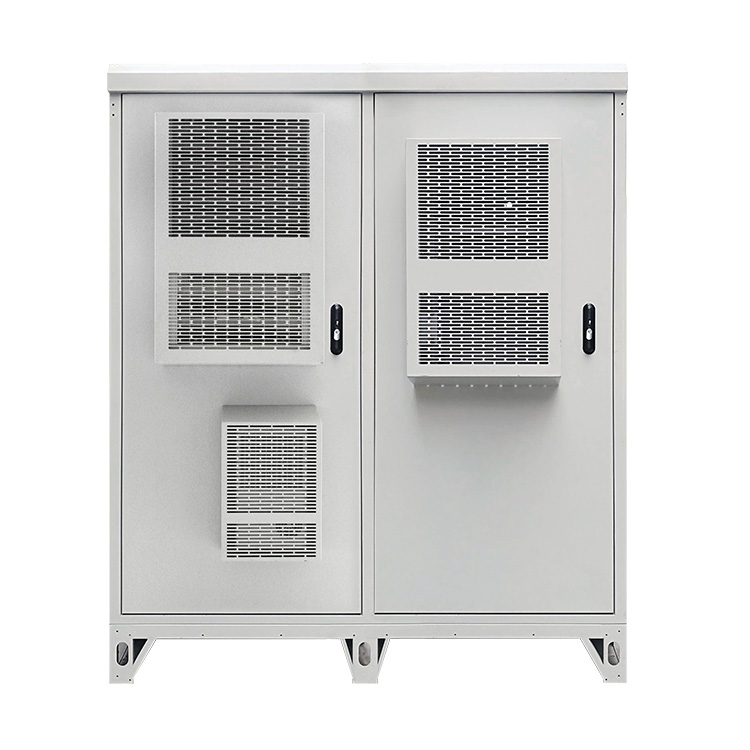

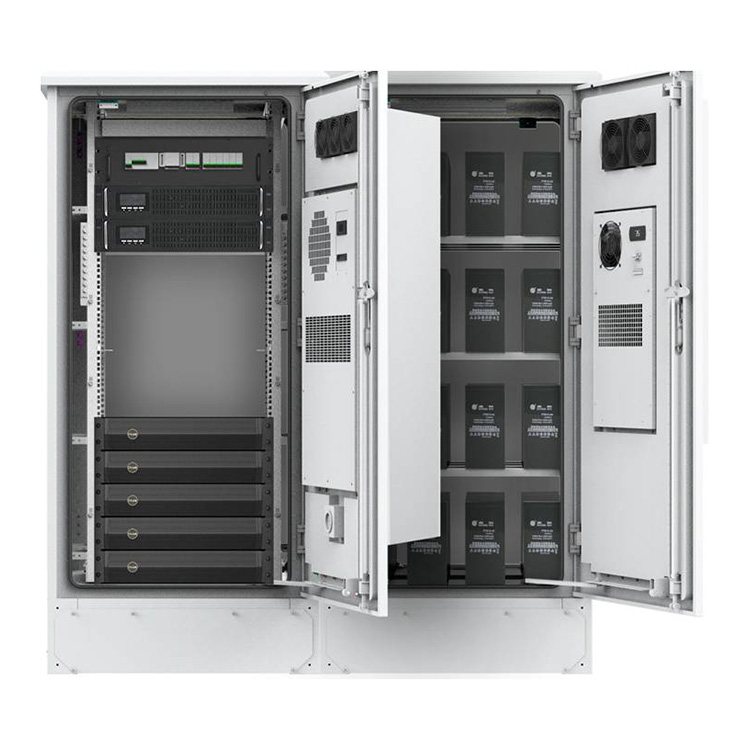

2. Tủ tích hợp ngoài trời cabin đôi

Cấu hình 2 tủ kết hợp: tủ được chia thành các ngăn chức năng khác nhau, 1 tủ gồm ngăn thiết bị + ngăn ắc quy, tủ còn lại là tủ BBU. Cabin thiết bị thường sử dụng hệ thống trao đổi nhiệt hoặc làm mát không khí (điều hòa không khí cũng có thể được sử dụng tùy thuộc vào mục đích sử dụng thiết bị) và BBU có thể sử dụng hệ thống làm mát không khí hoặc trao đổi nhiệt.

3. Tủ tích hợp ngoài trời cabin đôi

Đối với mô hình xây dựng các trạm gốc hoặc trạm gốc dùng chung mạng kép như mạng GSM và mạng 3G, do dung lượng trạm lớn nên thường sử dụng ba tủ. Thông thường nó bao gồm tủ thiết bị 1 + tủ thiết bị 2 + tủ pin. Khoang thiết bị thường sử dụng hệ thống trao đổi nhiệt hoặc làm mát không khí, còn ngăn pin sử dụng hệ thống làm lạnh bán dẫn và làm lạnh điều hòa không khí.

Thành phần của tủ tích hợp ngoài trời

Nó bao gồm thân tủ, thiết bị chính OLT, hệ thống cấp nguồn DC nhúng, bộ phân phối điện, hệ thống làm mát và điều hòa không khí trong tủ, bộ nguồn UPS, bộ pin dự phòng, bộ phân phối quang ODF, bộ giám sát môi trường động, hệ thống chiếu sáng tủ, v.v. .

Tủ tích hợp ngoài trời OLT có thể được sử dụng trong bãi đậu xe ngầm dân dụng, hành lang, mái nhà, vành đai xanh và các tình huống khác. Nó áp dụng thiết kế mô-đun, kích thước nhỏ và cài đặt rất đơn giản. 2-3 người có thể dễ dàng hoàn thành việc sửa chữa và lắp đặt thiết bị. Toàn bộ tủ có thể được thiết kế thành cabin đơn hoặc cabin đôi, tích hợp thiết bị chính OLT, nguồn điện chuyển mạch nhúng (Mô-đun chỉnh lưu), pin dự phòng, hệ thống làm mát, phân phối quang ODF và các bộ phận khác, tủ được tích hợp cao, có ưu điểm là bảo vệ môi trường xanh, giảm chi phí vận hành và thi công đơn giản;

(1) Thiết bị chính OLT: Tương thích với việc lắp đặt thiết bị chính OLT tiêu chuẩn 19 inch và 21 inch.

Hệ thống cấp nguồn DC nhúng: sử dụng hệ thống cấp nguồn DC 48V60A, 90A và cung cấp tích hợp và đầu ra giám sát tủ trên hệ thống cấp điện. Được trang bị cổng giám sát cho bộ pin;

(2) Bộ phân phối điện: Bộ phân phối điện cung cấp công tắc đầu vào khóa liên động của máy dầu/nguồn điện, giao diện chống nước của máy dầu di động, mô-đun chống sét cấp B+C, công tắc khí đầu ra DC, công tắc khí đầu ra AC, ổ cắm bảo trì, v.v. ;

(3) Hệ thống làm mát điều hòa không khí: Máy điều hòa không khí máy nén AC và quạt phụ được sử dụng để tản nhiệt. Thông thường, máy điều hòa không khí có công suất làm lạnh 500W/1500W và quạt phụ được sử dụng để tạo thành hệ thống làm mát.

(4) Bộ pin: Cung cấp không gian lắp đặt cho 4 pin dưới 150Ah/12V, có thể đáp ứng thời lượng pin của một thiết bị OLT trong hơn 3 giờ.

(5) Bộ giám sát môi trường động: Cung cấp các cảnh báo về kiểm soát truy cập, lũ lụt, khói, bất thường về nguồn điện lưới và bất thường về nhiệt độ, đồng thời sử dụng giao diện RS485 để kết nối với thiết bị chính OLT để tải tín hiệu giám sát lên hệ thống môi trường động.

(6) Bộ phân phối quang ODF: tích hợp khung điều phối FC-FC 12 lõi, 24 lõi, 36 lõi, 48 lõi, 72 lõi, 144 lõi, 288 lõi, 576 lõi, dùng để kết cuối cáp quang bên ngoài và bí quyết thành công của thiết bị.

(7) Nguồn điện UPS: Thông thường, sử dụng nguồn điện UPS 2KW hoặc 3KW.

(8) Chiếu sáng tủ: Mỗi cabin độc lập được cung cấp một bộ đèn LED 48V/220V. Đèn LED có thể được bật khi cửa tủ được mở.

(1) Thiết bị chính OLT

Bên trong tủ chứa nguồn điện chuyển mạch nhúng, nguồn điện biến tần, 100AH ​​48V (pin lithium sắt, pin gel carbon chì, pin không cần bảo trì axit chì, pin gel tùy chọn), nguồn điện chống sét, bộ phân phối điện, động lực giám sát môi trường, bộ camera, máy điều hòa không khí không dùng nước, quạt, đèn và cảm biến. Các thiết bị trong tủ áp dụng cách lắp đặt 19 inch tiêu chuẩn và dễ đi dây. Mỗi đơn vị có thể được thay thế độc lập. Tủ thích hợp sử dụng trong môi trường ngoài trời, có khả năng chống mưa, chống bụi, thông gió và tản nhiệt, chống tia cực tím (chống lão hóa), chống trộm, chống gỉ sét; tủ có các dấu hiệu rõ ràng để cho biết mục đích sử dụng của tủ, v.v.; kích thước của tủ phụ thuộc vào số lượng và kích thước của các thiết bị hỗ trợ. Thiết kế và dành đủ không gian để thuận tiện cho việc lắp đặt và bảo trì thiết bị. Phạm vi nhiệt độ hoạt động là -40oC ~ + 85oC, độ ẩm hoạt động là 95%RH; dải điện áp hoạt động của khung gầm là AC165~AC264V; mức độ bảo vệ tuân theo IP65.

(2) Đơn vị phân phối điện

Tủ được trang bị bộ phân phối điện 3U. Bộ phân phối điện gồm 1 kênh đầu vào nguồn điện 32A/2P, 1 kênh đầu vào máy phát dầu 32A/2P (có khóa liên động), 1 kênh chống sét B-level/2P, 2 kênh 32A/1P và cầu dao AC thông minh 4 kênh đầu ra, 2 kênh đầu ra 16A/1P DC và tấm đồng tạo thành bộ phân phối điện để cấp nguồn tập trung cho thiết bị.

(3) Hệ thống làm mát điều hòa

Nó sử dụng máy điều hòa không khí tần số biến thiên không dùng nước DC tiết kiệm năng lượng và bộ điều khiển thông minh để tự động phát hiện và vận hành theo sự thay đổi của nhiệt độ môi trường, đồng thời ghi lại thời gian chạy, mức tiêu thụ điện, sự kiện và dữ liệu lịch sử của toàn bộ hệ thống. Dữ liệu có thể lưu trữ 100 thông tin sự kiện, 1280 bản ghi dữ liệu lịch sử, 256 ngày thông tin nhật ký có thể được truy vấn.

Đặc điểm của điều hòa không khí DC Waterless Invertor tiết kiệm điện:

(Ⅰ) Nước ngưng do máy làm lạnh điều hòa tạo ra sử dụng thiết kế độc đáo để dẫn nước đến bình ngưng và sử dụng nhiệt của bình ngưng để tiêu thụ hoàn toàn nước. Nó có thể đạt được hiệu quả "tự sản xuất và tự tiêu dùng" mà không bị cạn kiệt. Đồng thời, nước ngưng tụ ở nhiệt độ thấp giúp giảm tải cho điều hòa một cách hiệu quả và giảm dòng điện hoạt động của máy nén nhằm đạt được mục đích tiết kiệm năng lượng;

(Ⅱ) Ý tưởng này mới lạ và thiết kế kỹ thuật tổng thể tiên tiến. Từ máy móc đến phần cứng, từ điều khiển đến nền tảng đám mây, nó vượt xa các đối thủ cùng ngành. Thiết kế hợp lý của hệ thống làm lạnh, lựa chọn các bộ phận điện và thiết kế hoàn hảo của hệ thống bơm nước là hợp lý và tích hợp. Những thiết kế như phương pháp lắp đặt đơn giản có thể làm mát thiết bị mà không cần xả nước ngưng tụ. Nó phù hợp với mọi nơi và giải quyết mọi khó khăn về thoát nước. Có thể thấy từ cấu trúc trong hình đính kèm, thiết kế rất tinh tế và các thành phần được phối hợp tốt, đồng thời tương thích với viễn thông và năng lượng. Cấp chống thấm của tủ công nghiệp đạt IP65 trở lên;

(III) Đi kèm với đầu ra cảnh báo tiếp xúc khô và giao diện truyền thông RS485;

(IV) Hệ thống được thiết kế với khả năng bảo vệ nhiệt độ cao/thấp, giúp sử dụng an toàn hơn.

(4) Bộ pin

(Ⅰ) Bộ pin axit chì - tủ tích hợp ngoài trời

Hệ thống tủ ngoài trời 1KVA: Cung cấp không gian lắp đặt cho 4 ắc quy dưới 150Ah/12V, có thể đáp ứng thời lượng ắc quy của 1 thiết bị OLT trong hơn 3 giờ.

(II) Bộ pin lithium sắt photphat - hộp đựng ngoài trời

Công suất: 46,08kWh ~ 69,12kWh, 107,5kWh ~ 215kWh, 1290kWh, tối đa 1720kWh

Công suất: 30kW, 60kW, 100kW, 180kW, 360kW, 600kW, tối đa 800kW

Dòng sạc và xả: Tốc độ sạc và xả 1C, nhiều tủ pin có thể được kết nối song song linh hoạt.

(5) Đơn vị quan trắc môi trường động

Cấu hình hệ thống giám sát môi trường động: máy chủ giám sát môi trường động, màn hình cảm ứng, nhiệt độ và độ ẩm, rò rỉ điều hòa, giám sát UPS, điện áp và đồng hồ đo điện

Nó có thể cung cấp 1 cổng Ethernet 10M/100M; Giao tiếp GPRS+GPS; 1 đo nhiệt độ, độ ẩm; 4 phép đo tương tự chung (AI); 2 phát hiện điện áp xoay chiều; 1 bộ pin đo tổng điện áp; 8 đầu vào kỹ thuật số kỹ thuật số (DI); 8 đầu ra kỹ thuật số (DO); 4 cổng nối tiếp (bao gồm 8 cổng nối tiếp RS485 và 2 cổng nối tiếp RS232) và các chức năng khác.

(Ⅰ) Chức năng phát hiện trạng thái tủ: Phát hiện nhiệt độ và độ ẩm: Được trang bị cảm biến nhiệt độ và độ ẩm, nó thu thập nhiệt độ và độ ẩm hiển thị cục bộ trong thời gian thực và tải lên các điều kiện nhiệt độ và độ ẩm trong tủ; nếu nhiệt độ trong tủ quá cao, cảnh báo nhiệt độ cao sẽ được tải lên. Phát hiện trạng thái cửa tủ: Phát hiện trạng thái cửa tủ theo thời gian thực, mở cửa tủ trái phép và báo động; sau khi cửa tủ được mở, sẽ có báo động cửa mở. Phát hiện trạng thái khói: Phát hiện xem có khói trong tủ theo thời gian thực hay không. Khi có khói trong tủ, thiết bị báo khói sẽ được tải lên. Phát hiện tình trạng lũ lụt: Phát hiện theo thời gian thực xem có nước trong tủ hay không. Khi có nước vào tủ, cảnh báo lũ sẽ được tải lên.

(II) Chức năng phát hiện thiết bị trong hộp: Phát hiện trạng thái của thiết bị chống sét: Phát hiện trạng thái của thiết bị chống sét theo thời gian thực. Phát hiện và giám sát dòng điện mạnh 220V: Giám sát và tải lên trạng thái điện áp theo thời gian thực. Khi nguồn điện chính bị cắt, cảnh báo cắt nguồn điện chính sẽ được tải lên. Phát hiện và giám sát bộ pin: Giám sát và tải lên trạng thái điện áp theo thời gian thực. Khi điện áp pin quá thấp, cảnh báo điện áp pin yếu sẽ được tải lên. Phát hiện trạng thái thiết bị: Đọc dữ liệu của thiết bị 4 kênh thông qua RS485 hoặc RS232 và tải dữ liệu lên trung tâm dữ liệu.

(III) Chức năng điều khiển từ xa: Điều khiển nhiệt độ: có thể điều khiển từ xa việc khởi động và dừng máy điều hòa không khí không dùng nước. Điều khiển quạt: Quạt có thể được khởi động và dừng từ xa. Điều khiển ánh sáng: Công tắc đèn có thể được điều khiển từ xa. Điều khiển cầu dao: Có thể mất điện từ xa và khởi động lại. Kiểm soát thiết lập lại: Thiết lập lại hệ thống có thể được điều khiển từ xa.

(6) Bộ phân phối quang ODF

Tủ điều phối FC-FC 12 lõi, 24 lõi, 36 lõi, 48 lõi, 72 lõi, 144 lõi, 288 lõi, 576 lõi, dùng để đấu cuối cáp quang ngoài và đầu cuối bím tóc bên thiết bị .

(7) Nguồn điện biến tần liên tục

Tủ được trang bị bộ nguồn biến tần liên tục 2KVA/3KVA/6KVA để cấp nguồn cho thiết bị. Đặc điểm của bộ nguồn UPS:

(Ⅰ) Đầu ra sóng sin thuần túy, thời gian chuyển đổi bằng 0, đảm bảo hiệu quả độ tin cậy cho tải hoạt động không bị gián đoạn.

(II) Điều khiển bộ vi xử lý CPU, hệ thống điện biến tần tự chẩn đoán và tự bảo vệ, giúp kéo dài đáng kể tuổi thọ của UPS.

(III) Quản lý thông minh, lưu trữ dữ liệu tự động có thể được thực hiện khi mất điện lưới.

(IV) Quản lý pin trực tuyến giúp kéo dài đáng kể tuổi thọ pin và bảo vệ khoản đầu tư của người dùng.

(Ⅴ) Khởi động DC, không cần nguồn điện lưới và có thể sử dụng ắc quy để khởi động UPS và máy tải

(VI) Bộ lọc EMI/RFI phù hợp với mọi thời tiết ngăn ngừa lỗi dữ liệu do nhiễu.

(Ⅶ) Có thể sử dụng với máy phát điện để thanh lọc hiệu quả nguồn điện xấu do máy phát điện tạo ra.

(VIII) Sử dụng công nghệ điều chế độ rộng xung SPWM và mô-đun nguồn IGBT, nó có khả năng chống nhiễu mạnh và dạng sóng đầu ra thuần túy.

(Ⅸ) Tốc độ sạc nhanh, sử dụng lâu dài máy có thể cung cấp dòng sạc ban đầu khoảng 5-10A. (10) Nguồn điện xanh và thân thiện với môi trường, hệ số công suất đầu vào cao từ 95% trở lên, tránh gây ô nhiễm cho lưới điện.

(8) Chiếu sáng tủ

Mỗi cabin độc lập được cung cấp một bộ đèn LED 48V/220V, có thể bật khi cửa tủ mở.

Hệ thống an ninh phòng cháy chữa cháy: đầu báo khói, kiểm soát truy cập, video, hồng ngoại, chiếu sáng, tường lửa, switch
