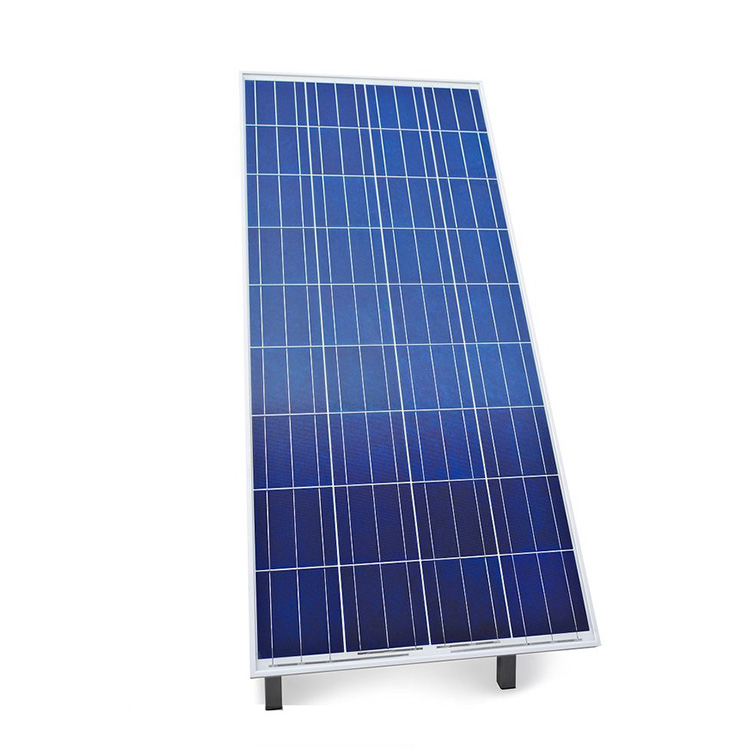

Bảng điều khiển năng lượng mặt trời đa tinh thể

Các tấm pin mặt trời đa tinh thể được lắp ráp từ pin mặt trời silicon đa tinh thể trên một bảng theo phương pháp kết nối cụ thể. Khi các tấm pin mặt trời được chiếu sáng bởi ánh sáng mặt trời, năng lượng bức xạ ánh sáng được chuyển hóa trực tiếp hoặc gián tiếp thành năng lượng điện thông qua hiệu ứng quang điện hoặc hiệu ứng quang hóa. So với sản xuất điện truyền thống, sản xuất điện mặt trời tiết kiệm năng lượng hơn và thân thiện với môi trường hơn, quy trình sản xuất đơn giản và chi phí thấp hơn. Quy trình sản xuất của nó được chia thành kiểm tra tấm silicon - tạo kết cấu bề mặt - thắt nút khuếch tán - khử phospho của thủy tinh silicat - khắc plasma - lớp phủ chống phản chiếu - --In lụa ---- Thiêu kết nhanh, v.v. Kính cường lực hoa văn vải siêu trắng. Độ dày 3,2mm và độ truyền ánh sáng trên 91%.

Thông số tấm pin mặt trời đa tinh thể CPSY® (Thông số kỹ thuật)

Tính năng và ứng dụng của tấm pin mặt trời đa tinh thể CPSY®

Đặc trưng:

1. Được làm bằng kính cường lực có kết cấu siêu trắng với độ dày 3,2mm, trong phạm vi bước sóng của phản ứng quang phổ của pin mặt trời (320-1100nm), nó có khả năng chống lão hóa, ăn mòn và bức xạ tia cực tím, đồng thời có khả năng truyền ánh sáng không giảm.

2. Các thành phần làm bằng kính cường lực có thể chịu được tác động của một quả cầu băng có đường kính 25 mm với tốc độ 23 mét/giây, rất chắc chắn và bền bỉ.

3. Sử dụng lớp màng EVA chất lượng cao có độ dày 0,5 mm làm chất bịt kín của pin mặt trời và chất kết nối với kính và TPT. Nó có độ truyền ánh sáng cao hơn 91% và khả năng chống lão hóa.

4. Khung hợp kim nhôm được sử dụng có độ bền cao và khả năng chống va đập cơ học mạnh.

5. Được đóng gói bằng kính cường lực và nhựa chống thấm, tuổi thọ có thể đạt 15-25 năm và hiệu suất sẽ là 80% sau 25 năm.

6. Hiệu suất chuyển đổi quang điện khoảng 12-15%

7. Lượng silicon thải nhỏ, quy trình sản xuất đơn giản và giá thành thấp hơn

Yêu cầu về hiệu suất sau khi xử lý màng EVA cho bao bì pin mặt trời: độ truyền ánh sáng lớn hơn 90%; mức độ liên kết ngang lớn hơn 65-85%; độ bền vỏ (N/cm), kính/màng lớn hơn 30; TPT/phim lớn hơn 15; Chịu nhiệt độ: nhiệt độ cao 85oC, nhiệt độ thấp -40oC.

Nguyên liệu thô của tấm pin mặt trời: thủy tinh, EVA, tấm pin, vỏ hợp kim nhôm, tấm đồng mạ thiếc, khung thép không gỉ, pin và các lớp phủ mới khác đã được phát triển thành công.

Các ứng dụng:

Cung cấp điện ngoài lưới cho cabin, nhà nghỉ, RV du lịch, người cắm trại, hệ thống giám sát từ xa

Ứng dụng năng lượng mặt trời như máy bơm nước năng lượng mặt trời, tủ lạnh năng lượng mặt trời, tủ đông, tivi

Vùng sâu vùng xa không đủ điện

Phát điện tập trung tại các nhà máy điện

Tòa nhà năng lượng mặt trời, hệ thống phát điện nối lưới trên mái nhà, máy bơm nước quang điện

Hệ thống quang điện và hệ thống điện, trạm gốc và trạm thu phí trong lĩnh vực giao thông vận tải/thông tin liên lạc

Thiết bị quan sát trong lĩnh vực dầu khí, đại dương, khí tượng, v.v.

Cung cấp điện chiếu sáng gia đình, nhà máy quang điện

Các lĩnh vực khác bao gồm ô tô hỗ trợ, hệ thống phát điện, cung cấp điện cho thiết bị khử muối, vệ tinh, tàu vũ trụ, trạm năng lượng mặt trời không gian, v.v.

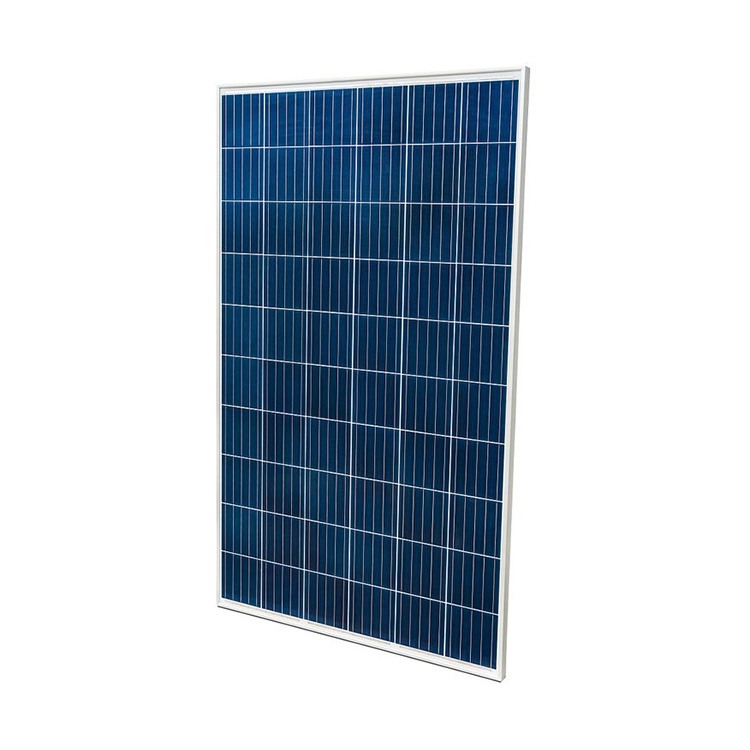

Chi tiết tấm pin mặt trời đa tinh thể CPSY®

Sự khác biệt giữa các tấm pin mặt trời đơn tinh thể, tấm pin mặt trời đa tinh thể và tấm pin mặt trời màng mỏng như sau:

Phương pháp tính công suất

Hệ thống phát điện xoay chiều bằng năng lượng mặt trời bao gồm các tấm pin mặt trời, bộ điều khiển sạc, biến tần và ắc quy; hệ thống phát điện năng lượng mặt trời DC không bao gồm biến tần. Để hệ thống phát điện năng lượng mặt trời có thể cung cấp đủ điện năng cho phụ tải thì mỗi bộ phận phải được lựa chọn hợp lý theo công suất của thiết bị điện. Sau đây lấy công suất đầu ra 100W và thời gian sử dụng 6 giờ mỗi ngày làm ví dụ để giới thiệu phương pháp tính toán:

1. Đầu tiên, tính số watt giờ tiêu thụ mỗi ngày (bao gồm cả tổn thất của biến tần): Nếu hiệu suất chuyển đổi của biến tần là 90% thì khi công suất ra là 100W thì công suất ra thực tế yêu cầu là 100W/ 90 %=111W; Nếu sử dụng 5 giờ mỗi ngày, mức tiêu thụ điện là 111W*5 giờ=555Wh.

2. Tính toán tấm pin mặt trời: Dựa trên thời gian nắng hiệu quả hàng ngày là 6 giờ, đồng thời có tính đến hiệu suất sạc và tổn thất trong quá trình sạc, công suất đầu ra của tấm pin mặt trời phải là 555Wh/6h/70%=130W. 70% trong số này là năng lượng thực tế được tấm pin mặt trời sử dụng trong quá trình sạc.

RFQ

1. Tấm pin mặt trời được phân loại như thế nào?

--- Theo tấm silicon tinh thể, chúng được chia thành: pin mặt trời silicon đa tinh thể và pin mặt trời silicon đơn tinh thể.
--- Tấm silicon vô định hình được chia thành: pin mặt trời màng mỏng và pin mặt trời hữu cơ.
--- Theo bảng thuốc nhuộm hóa học, chúng được chia thành: pin mặt trời nhạy cảm với thuốc nhuộm.

2. Làm thế nào để phân biệt các tấm pin mặt trời đơn tinh thể, đa tinh thể và vô định hình?

Tấm pin mặt trời đơn tinh thể: không có hoa văn, màu xanh đậm, gần như đen sau khi đóng gói,
Tấm pin mặt trời đa tinh thể: Có hoa văn, đa tinh thể nhiều màu sắc và đa tinh thể ít màu sắc hơn, giống như hoa văn tinh thể bông tuyết màu xanh nhạt trên tấm sắt bông tuyết.
Các tấm pin mặt trời vô định hình: Hầu hết chúng là thủy tinh và có màu nâu

3. Tấm pin mặt trời là gì?

Các tấm pin mặt trời thu năng lượng của mặt trời và chuyển đổi thành điện năng. Một tấm pin mặt trời điển hình bao gồm các pin mặt trời riêng lẻ được tạo thành từ các lớp silicon, boron và phốt pho. Điện tích dương được cung cấp bởi lớp boron, điện tích âm được cung cấp bởi lớp phốt pho và tấm bán dẫn silicon hoạt động như một chất bán dẫn. Khi các photon từ mặt trời chiếu vào bề mặt tấm pin, chúng sẽ đánh bật các electron ra khỏi silicon và đi vào điện trường do pin mặt trời tạo ra. Điều này tạo ra dòng điện định hướng mà sau đó có thể chuyển đổi thành năng lượng sử dụng được, quá trình này được gọi là hiệu ứng quang điện. Một tấm pin mặt trời tiêu chuẩn có 60, 72 hoặc 90 pin mặt trời riêng lẻ.
3. Sự khác biệt giữa pin mặt trời đơn tinh thể và đa tinh thể
1) Đặc điểm khác nhau Pin mặt trời silicon đa tinh thể: Pin mặt trời silicon đa tinh thể có đặc điểm là hiệu suất chuyển đổi cao và tuổi thọ cao của tế bào silicon đơn tinh thể và quy trình chuẩn bị vật liệu tương đối đơn giản của tế bào màng mỏng silicon vô định hình.
2) Sự khác biệt về ngoại hình. Nhìn bề ngoài, bốn góc của tế bào silicon đơn tinh thể có hình vòng cung và không có hoa văn trên bề mặt; trong khi bốn góc của tế bào silicon đa tinh thể có hình vuông và có hoa văn tương tự như hoa băng trên bề mặt.
3) Tốc độ của tấm pin mặt trời silicon đa tinh thể thường gấp hai đến ba lần so với silicon đơn tinh thể và điện áp phải ổn định. Quy trình sản xuất pin mặt trời silicon đa tinh thể tương tự như quy trình sản xuất pin mặt trời silicon đơn tinh thể, hiệu suất chuyển đổi quang điện khoảng 12%, thấp hơn một chút so với pin mặt trời silicon đơn tinh thể.
4) Tỷ lệ chuyển đổi quang điện khác nhau: Hiệu suất chuyển đổi tối đa của tế bào silicon đơn tinh thể trong phòng thí nghiệm là 27% và hiệu suất chuyển đổi của thương mại hóa thông thường là 10% -18%. Hiệu suất tối đa của pin mặt trời silicon đa tinh thể trong phòng thí nghiệm đạt 3% và hiệu suất thương mại chung thường là 10% -16%.
5) Phần bên trong của tấm wafer silicon đơn tinh thể chỉ bao gồm một hạt tinh thể, trong khi tấm wafer silicon đa tinh thể bao gồm nhiều hạt tinh thể. Hiệu suất chuyển đổi của tấm silicon đơn tinh thể cao hơn so với tấm silicon đa tinh thể, thường cao hơn 2% và tất nhiên giá cũng cao hơn.
6) Không có sự khác biệt giữa đơn tinh thể và đa tinh thể về tấm pin và cách sử dụng. Nhưng có sự khác biệt về sản xuất và hiệu suất chuyển đổi quang điện. Pin mặt trời đơn tinh thể sử dụng silicon đơn tinh thể làm nguyên liệu thô. Bề mặt chủ yếu có màu xanh đen hoặc đen và không thể nhìn thấy cấu trúc tinh thể.
