Phân phối điện chính xác

Là sản phẩm phân phối điện đầu cuối của trung tâm dữ liệu, tủ phân phối điện chính xác là bộ cấp nguồn gần nhất với thiết bị CNTT. Hoạt động an toàn và đáng tin cậy của nó là rất quan trọng đối với hoạt động bình thường của thiết bị CNTT. Hiện nay, thế hệ trung tâm dữ liệu mới có yêu cầu ngày càng cao hơn về độ tin cậy và khả năng quản lý của hệ thống cung cấp điện. Người dùng CNTT cần phân phối điện năng linh hoạt và đáng tin cậy hơn, quản lý tinh tế hơn và tiêu thụ chi phí chính xác hơn cho hệ thống cung cấp điện của thiết bị thông tin. Tủ đầu giường phân phối điện chính xác không chỉ hoàn thiện chức năng phân phối điện của tủ đầu giường phân phối điện truyền thống mà còn có nhiều chức năng giám sát và quản lý mạnh mẽ, cho phép người quản lý trung tâm dữ liệu hiểu được trạng thái tải của phụ tải tủ và các mạch nhánh phân phối tại bất kỳ thời điểm nào. thời gian. trạng thái, các thông số khác nhau và mức tiêu thụ điện năng của các đội tàu khác nhau, v.v.

Thông số phân phối điện chính xác CPSY® (Thông số kỹ thuật)

Tính năng và ứng dụng phân phối điện chính xác CPSY®

Tủ phân phối điện chính xác Shangyu CPSY® sử dụng tủ mạng 42U 19 inch tiêu chuẩn và thiết kế cấu trúc mô-đun, đồng thời được trang bị nhiều phụ kiện tùy chọn. Nó có thể điều chỉnh các sản phẩm phân phối điện có độ tin cậy cao được cá nhân hóa cho khách hàng theo nhu cầu thực tế của phòng máy tính. Là thành viên của dòng sản phẩm giải pháp chất lượng điện năng, tủ phân phối điện chính xác kết hợp các chức năng phân phối điện hạ thế, giám sát thông minh và quản lý điện năng. Khi được sử dụng với bộ nguồn UPS chất lượng cao, chúng có thể cung cấp khả năng bảo vệ nguồn điện toàn diện cho các tải quan trọng của người dùng. Tủ phân phối điện chính xác được trang bị màn hình cảm ứng LCD màu màn hình lớn, có thể kiểm tra điện áp, dòng điện, tần số, công suất tác dụng, công suất phản kháng, KWH, sóng hài và các trạng thái chất lượng điện năng khác của từng mạch chính và mạch nhánh bất cứ lúc nào. thời gian và có thể ghi lại những thay đổi của đường cong tải trong thời gian thực. , cũng như khả năng dự phòng của hệ thống trong trường hợp xảy ra lỗi một phần, cho phép giám sát thông minh cục bộ. Nó cũng cung cấp các giao diện RS232, RS485 và mạng để hiện thực hóa khả năng quản lý và giám sát thời gian thực trực tuyến từ xa. Khi có bất kỳ sự bất thường nào xảy ra trong hệ thống, chẳng hạn như quá tải, mất pha, điện áp cao hay thấp, v.v., cảnh báo âm thanh và ánh sáng tại chỗ sẽ ngay lập tức nhắc nhở người dùng. Đồng thời, hệ thống giám sát phòng máy sẽ thông báo tới người dùng bằng tin nhắn SMS hoặc cuộc gọi điện thoại để có biện pháp xử lý kịp thời. Tránh các rủi ro tiềm ẩn và đạt được cảnh báo rủi ro theo thời gian thực. Bảng điều khiển có thể lưu 3.000 hồ sơ lịch sử và thông tin lỗi để tạo điều kiện cho người dùng phân tích nguyên nhân lỗi. Tủ phân phối điện chính xác cũng cung cấp nhiều phụ kiện tùy chọn, bao gồm giám sát trạng thái shunt, công tắc có thể thay thế nóng, máy biến áp cách ly, chức năng EPO/REPO, hệ thống bảo vệ đột biến TVSS, v.v. Tủ chủ yếu được sử dụng cho các khách hàng quan trọng như phòng máy tính dữ liệu trong tài chính, viễn thông, chính phủ, sân bay, bệnh viện và doanh nghiệp CNTT, trung tâm dữ liệu IDC vừa và lớn hoặc doanh nghiệp công nghiệp cung cấp phân phối điện, bảo vệ mạch phân phối, đo đếm cho các thiết bị quan trọng như máy chủ mạng. Nó quản lý các dịch vụ như nối đất máy tính và được sử dụng ở những khu vực có yêu cầu cao về độ tin cậy cung cấp điện và nguồn điện liên tục.

Đặc trưng:

1. Sử dụng tủ máy chủ mạng kích thước tiêu chuẩn 42U 19 inch trong phòng máy tính, với thiết kế linh hoạt và lắp đặt dễ dàng.

2. Áp dụng thiết kế bảo vệ tấm cửa hai lớp, với nhiều cấu trúc bề ngoài khác nhau, như: cửa lưới, cửa kính, cửa thép, để đảm bảo an toàn cho người vận hành;

3. Áp dụng thiết kế mô-đun để tiết kiệm không gian lắp đặt và hệ thống xe buýt pha có thể điều chỉnh nóng có thể thay thế hoàn chỉnh

4. Bộ ngắt mạch vỏ đúc áp dụng cách lắp đặt cố định, bộ ngắt mạch vi mô sử dụng lắp đặt thẻ đường ray dẫn hướng và bộ ngắt mạch vi mô S400 có thể điều chỉnh pha giúp cải thiện đáng kể hoạt động an toàn và tạo điều kiện bảo trì.

5. Được trang bị giao diện tương tác giữa người và máy tính HMI, một hệ thống giám sát thông minh, đáng tin cậy và đầy đủ, có thể đọc giám sát trạng thái nguồn, chất lượng và mạch, cảnh báo và các dữ liệu khác trong thời gian thực;

6. Bảng điều khiển có thể ghi và lưu 900-3000 thông tin cảnh báo lịch sử, tạo điều kiện thuận lợi cho việc phân tích lỗi và tiết kiệm đáng kể nhân lực và vật lực.

7. Các mô-đun giám sát phong phú cung cấp các chức năng giám sát toàn diện hơn và thiết kế giá trị miền đa cấp để xác định trước các rủi ro tiềm ẩn.

8. Phụ kiện phong phú, bao gồm công tắc có thể thay thế nóng, máy biến áp cách ly loại khô tích hợp, mô-đun chống sét và mô-đun tắt nguồn từ xa EPO/REPO.

9. Cấu trúc mới lạ. Tất cả các bộ phận được xử lý bằng thiết bị CNC nhập khẩu. Mỗi quy trình đã được kiểm tra nghiêm ngặt để đảm bảo độ chính xác xử lý của từng bộ phận.

10. Chất lượng đáng tin cậy, được làm bằng thép tấm ray nguội chất lượng cao, tấm mạ nhôm-kẽm nhập khẩu từ Hàn Quốc và tấm mạ kẽm không bắn tung tóe. Bề mặt bên ngoài được phun tĩnh điện và đạt đến trình độ tiên tiến quốc tế.

11. Mật độ cao, tích hợp cao, sử dụng các mô-đun có độ chính xác cao và tích hợp cao, giúp tăng thể tích tủ, hỗ trợ 168 mạch và giảm diện tích sàn.

12. Độ tin cậy cao, sử dụng giải pháp linh kiện lõi chất lượng cao, có thể chịu được dòng điện toàn tải ít nhất 1,73 lần, đảm bảo an toàn, tin cậy và đảm bảo chất lượng.

13. Tủ có tính năng cao, độ bền cao, các cột tủ được làm bằng Ω profile uốn cong, bên trong làm bằng tấm nhựa ISV an toàn và chống cháy.

14. Áp dụng giao thức truyền thông Modbus tiêu chuẩn, hỗ trợ RS232, RS485 và các giao diện mạng khác, đồng thời hỗ trợ giám sát thời gian thực từ xa;

15. Ba chức năng quản lý chính: quản lý an toàn, quản lý chi phí vận hành, quản lý giám sát phân phối điện, quản lý thông minh và vận hành đơn giản.

16. Cảnh báo toàn diện và cài đặt cảnh báo nhiều lớp nâng cao ngăn ngừa sự cố mất điện tiềm ẩn để đảm bảo các biện pháp ứng phó sớm, giảm tai nạn mất điện cục bộ do thao tác sai của người dùng và đạt được phân phối điện chính xác.

17. Sử dụng các hệ thống tiên tiến hoặc toàn diện để giám sát và theo dõi mức tiêu thụ điện năng và rò rỉ trong mạch điện. Cáp đầu ra được bảo vệ cho mỗi tải giúp giảm EMI và RFI.

Các ứng dụng:

Chủ yếu được sử dụng cho các khách hàng quan trọng như trung tâm dữ liệu IDC hoặc các doanh nghiệp công nghiệp như viễn thông, tài chính, chính phủ và CNTT, để cung cấp phân phối điện, bảo vệ mạch phân phối, đo lường, quản lý và nối đất máy tính và các dịch vụ khác cho các thiết bị quan trọng như máy chủ mạng. Các lĩnh vực có yêu cầu cung cấp điện cao và cung cấp điện liên tục.

Chức năng:

Chức năng giám sát/giám sát hoàn hảo

1. Giám sát thời gian thực tổng đầu vào của tủ phân phối điện và các thông số điện áp, dòng điện, tần số, công suất, điện năng và các thông số khác của từng nhánh để đạt được khả năng giám sát thông minh cục bộ;

2. Phát hiện trạng thái chuyển mạch của từng công tắc, hiển thị và quản lý nội dung hài, quản lý năng lượng, xu hướng lịch sử, đường cong tải, v.v.

3. Hiển thị dữ liệu thời gian thực, cảnh báo thời gian thực, đường cong xu hướng, chẩn đoán mạng truyền thông, ghi cơ sở dữ liệu, quản lý bảo mật, phân tích và báo cáo thống kê, phát hành đám mây dữ liệu, v.v.

4. Các mô-đun giám sát phong phú cung cấp các chức năng giám sát toàn diện hơn và thiết kế giá trị miền đa cấp để xác định trước các rủi ro tiềm ẩn.

Chức năng báo động/báo động nâng cao

1. Nó có cảnh báo bằng âm thanh và hình ảnh cũng như giao diện giám sát từ xa, đồng thời cảnh báo nhiều lớp tiên tiến đặt trước từng cảnh báo công suất tải, cảnh báo quá tải và cảnh báo quá điện áp để ngăn ngừa sự cố mất điện có thể xảy ra.

2. Hỗ trợ cảnh báo bằng âm thanh và hình ảnh cho quá điện áp mạch chính và mạch nhánh, điện áp thấp, quá tải, vượt quá tần số, điện áp nối đất bằng 0 bất thường, cầu dao và các lỗi khác.

3. Nó có chức năng cảnh báo rủi ro theo thời gian thực, có thể thông báo những bất thường của hệ thống trong thời gian thực và tránh những rủi ro tiềm ẩn;

4. Bảng điều khiển có thể ghi và lưu 900-3000 thông tin cảnh báo lịch sử, tạo điều kiện thuận lợi cho việc phân tích lỗi và tiết kiệm đáng kể nhân lực và vật lực.

Chức năng bảo vệ đáng tin cậy

1. Nó có thể được sử dụng với bộ thu thập rò rỉ để thực hiện các chức năng giám sát rò rỉ và bảo vệ rò rỉ trực tuyến cũng như giám sát an toàn theo thời gian thực.

2. Chống sốc điện, chống sét (tùy chọn); bảo vệ quá dòng, bảo vệ tắt nguồn khẩn cấp, bảo vệ tắt máy quá nhiệt.

3. Cấu hình hệ thống nối đất đáng tin cậy và mạch bảo vệ quá áp để đảm bảo độ tin cậy của nguồn điện; hỗ trợ tùy chỉnh nhiều giải pháp cung cấp điện và hiện thực hóa các hệ thống dự phòng;

Cac chưc năng khac

1. Được trang bị giao diện thông tin trao đổi giữa người và máy 7 inch và màn hình LCD màu lớn, mang lại sự thuận tiện cho người vận hành, tạo điều kiện thuận lợi cho việc truy vấn và giám sát theo thời gian thực, đồng thời có thể phát hiện trước lỗi và các mối nguy hiểm khi vận hành.

2. Được trang bị chức năng giám sát thông minh, tương thích với nhiều hệ thống giám sát phòng máy tính khác nhau, giúp vận hành và quản lý điện năng hiệu quả hơn

3. Khả năng mở rộng linh hoạt, số lượng kênh chuyển mạch có thể được thay thế và mở rộng bất cứ lúc nào mà không bị gián đoạn nguồn điện. Các công tắc pha có thể thay thế nóng, có thể điều chỉnh và điều chỉnh pha trực tuyến có thể là tùy chọn. .

4. Thiết kế mô-đun cao, các cầu dao đường dây vào và ra được lắp đặt trong mỗi bộ phận chức năng được sắp xếp theo thứ tự và theo lớp, mang lại sự thuận tiện lớn cho việc lắp đặt và bảo trì lỗi nhanh chóng, dễ dàng.

5. Hiệu suất tốt và các sản phẩm tích hợp cao đảm bảo thiết bị hoạt động ổn định và an toàn hơn.

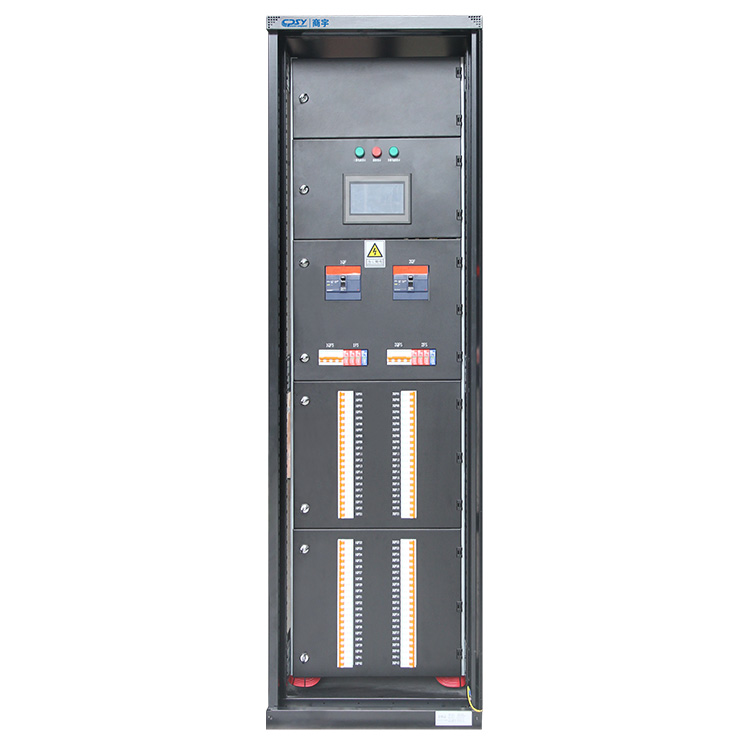

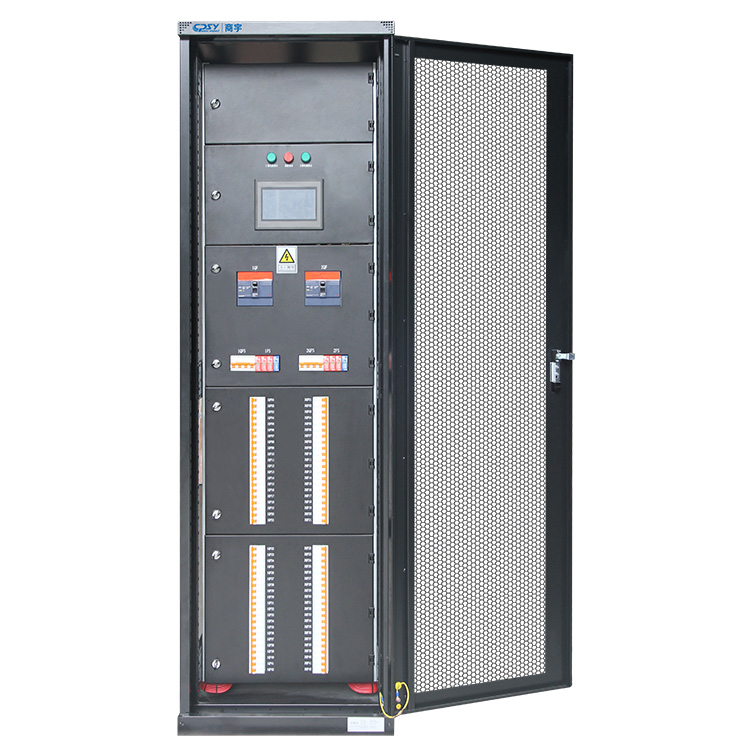

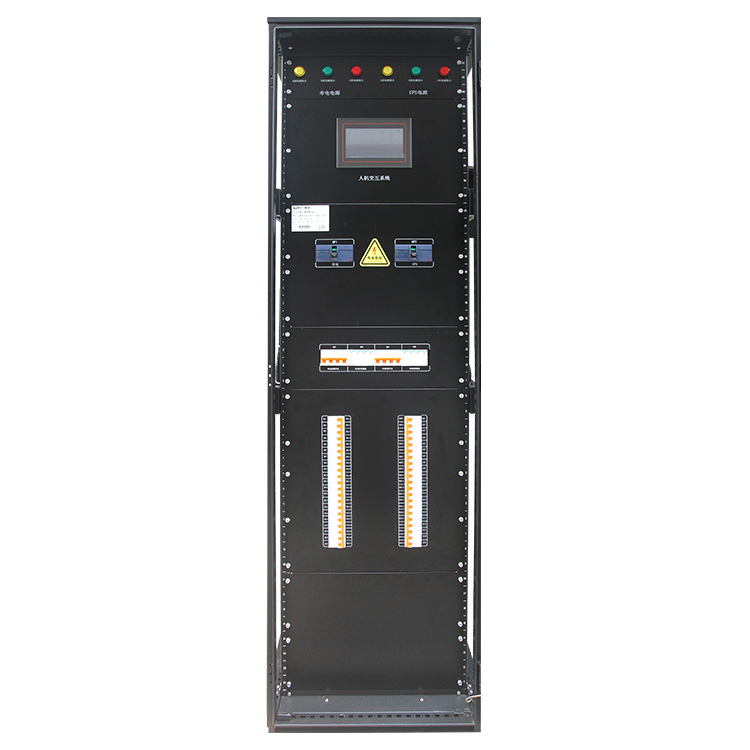

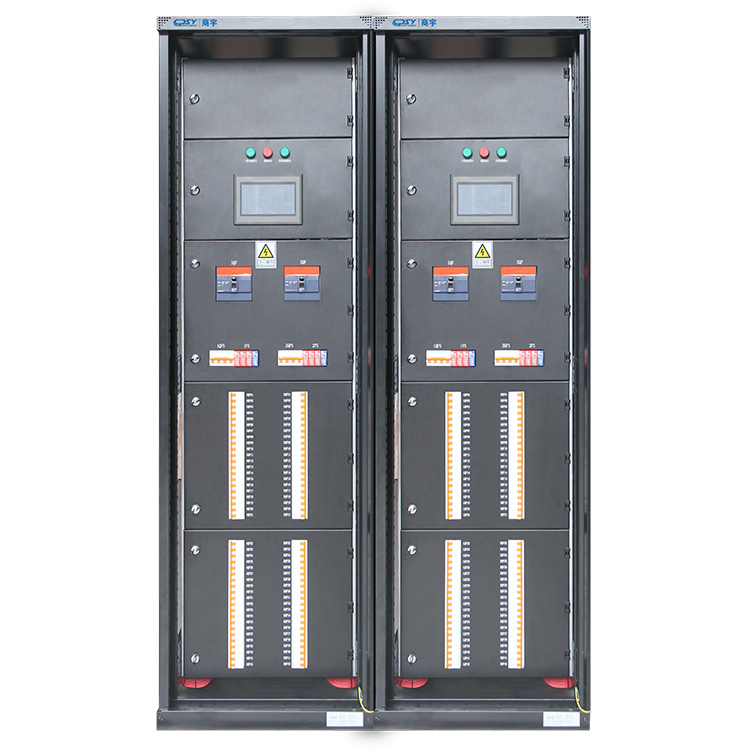

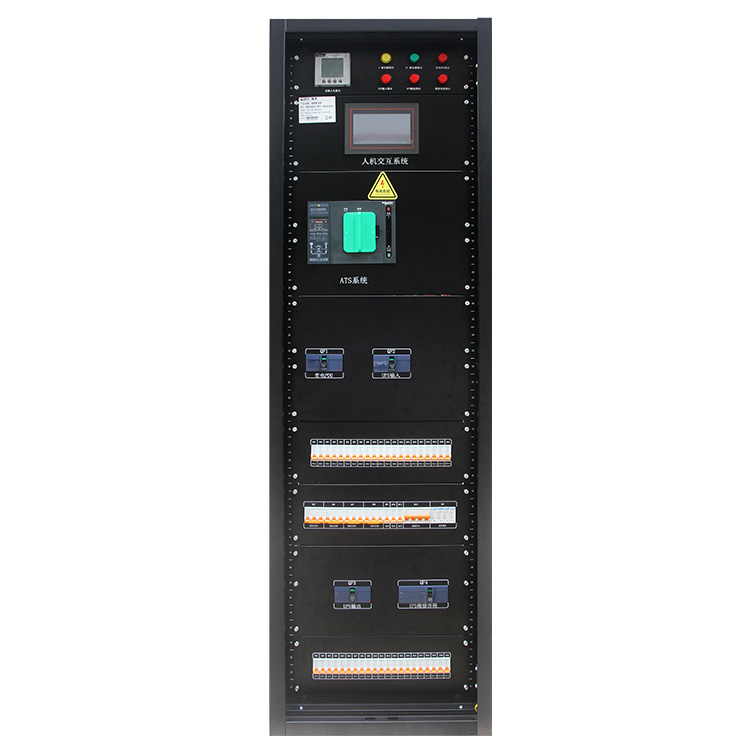

Chi tiết phân phối điện chính xác CPSY®

Tủ phân phối điện chính xác Shangyu CPSY® phù hợp cho các hộ sử dụng điện quan trọng như nhà máy điện, trạm biến áp, doanh nghiệp công nghiệp và khai thác mỏ, viễn thông, ngân hàng, tài chính, chính phủ và trung tâm dữ liệu IDC hoặc doanh nghiệp như AC 50Hz, điện áp làm việc tối đa đến 660V, làm việc tối đa dòng điện đến 5000A trong hệ thống phân phối điện. Nó được sử dụng để chuyển đổi và điều khiển phân phối điện của phân phối điện trong phòng máy, điều khiển động cơ và chiếu sáng và các thiết bị phân phối điện khác. Nó sử dụng phân phối điện hai kênh và có thể được sử dụng để chuyển đổi giữa nguồn điện lưới và nguồn điện lưới hoặc nguồn điện lưới và khởi động nguồn điện dự phòng trong hệ thống lưới điện. Tạo nguồn điện liên tục và sử dụng các thiết bị điện để đảm bảo độ tin cậy của nguồn điện.

Tủ phân phối điện chính xác có thể được sử dụng cùng với bộ thu thập rò rỉ để thực hiện chức năng giám sát rò rỉ trực tuyến. Đồng thời có thể sử dụng kèm phụ kiện cảm biến nhiệt độ để theo dõi nhiệt độ tại tủ đầu cột theo thời gian thực, giúp nâng cao độ an toàn cho hệ thống cấp điện trong phòng máy tính. Nó có khả năng phá vỡ cao và ổn định động và nhiệt tốt. Cấu trúc tiên tiến và hợp lý, sơ đồ điện thực tế, nối tiếp và linh hoạt, nhiều đơn vị sơ đồ khác nhau có thể được kết hợp tùy ý, một tủ có thể chứa nhiều mạch, tiết kiệm không gian sàn, hình thức đẹp, mức độ bảo vệ cao, an toàn và đáng tin cậy, Với những ưu điểm bảo trì dễ dàng, đây là sản phẩm bắt buộc phải có đối với các nhà tích hợp hệ thống trong ngành UPS. Sản phẩm này tuân thủ các tiêu chuẩn của IEC439 và GB/T251 "Bộ hoàn chỉnh thiết bị đóng cắt có thể rút điện áp thấp". Nó là sản phẩm không thể thiếu trong phòng máy tính. Nó hoạt động chặt chẽ với UPS, kích thước có thể được tùy chỉnh và cũng có thể được chế tạo thành loại hộp phân phối. Phương án phân phối điện cụ thể tùy thuộc vào dự án.

Khi so sánh với các thiết bị ngang hàng, CPSY® Precision Power Distribution có những ưu điểm như sau:

●Độ tin cậy:

1. Tất cả các bộ phận đều được tiêu chuẩn hóa, gia công bằng thiết bị CNC nhập khẩu và được nhà sản xuất kiểm tra.

2. Nó được làm bằng các tấm thép ray nguội chất lượng cao, tấm mạ nhôm-kẽm nhập khẩu từ Hàn Quốc và tấm mạ kẽm không có vẩy kẽm. Bề mặt bên ngoài được phun tĩnh điện đạt đến trình độ tiên tiến quốc tế.

3. Bo mạch chủ máy tính có độ tin cậy cao giám sát toàn diện các thông số vận hành khác nhau của hệ thống và hiển thị chúng một cách toàn diện thông qua HMI, giảm không gian chiếm dụng của tủ phân phối điện và tăng tỷ lệ thể tích của tủ phân phối điện.

●An toàn:

1. Thiết kế bảo vệ bảng điều khiển cửa hai lớp ngăn ngừa điện giật và đảm bảo an toàn cho người vận hành.

2. Đặt cảnh báo nhiều lớp cho tình trạng quá tải vòng lặp, quá áp, thiếu điện áp, mất cân bằng ba pha, quá nhiệt máy biến áp cách ly, lỗi chống sét và các thông số khác.

●Đơn giản:

1. Do sử dụng các thành phần đúc sẵn và thiết kế tủ CNTT/máy chủ 42U 19 inch được tiêu chuẩn hóa nên việc cài đặt đơn giản và nhanh chóng, đồng thời tương thích tốt hơn với cách bố trí phòng máy tính.

2. Được trang bị giao diện tương tác giữa người và máy tính lớn để hỗ trợ truy vấn và cài đặt dữ liệu, nó có thể giám sát nhiều điện áp, dòng điện, tần số, công suất và các thông số khác trong thời gian thực để đạt được giám sát thông minh cục bộ.

3. Hệ thống bus pha điều chỉnh có thể thay thế nóng có thể được thay thế và mở rộng trực tuyến để đảm bảo hệ thống hoạt động không bị gián đoạn.

●Sự giàu có:

1. Phụ kiện phong phú, bao gồm các công tắc có thể thay thế nóng tùy chọn, máy biến áp cách ly loại khô tích hợp, mô-đun chống sét và mô-đun tắt nguồn từ xa EPO/REPO.

2. Nhiều phương thức giao tiếp, kết hợp linh hoạt với hệ thống phụ trợ, sử dụng giao thức truyền thông Modbus tiêu chuẩn, hỗ trợ RS232, RS485 và các giao diện mạng khác

3. Hỗ trợ tùy chỉnh nhiều giải pháp cung cấp điện và có thể triển khai các hệ thống dự phòng

●Dễ quản lý:

1. Với hệ thống giám sát hoàn chỉnh, người quản lý phòng máy tính có thể kiểm soát trạng thái hoạt động của thiết bị theo thời gian thực, giúp việc quản lý dễ dàng hơn;

2. Áp dụng thiết kế mô-đun có độ chính xác cao và tích hợp cao để tiết kiệm không gian lắp đặt và hoàn thiện hệ thống bus pha có thể điều chỉnh có thể thay thế nóng.

3. Ngoài việc giám sát và quản lý phân phối điện, nó còn có chức năng quản lý chi phí vận hành và quản lý an toàn. Nó thông minh, dễ quản lý và vận hành đơn giản, giúp cải thiện độ tin cậy của hệ thống phân phối điện và giảm thiểu rủi ro.

Điều kiện sử dụng

1. Nhiệt độ không khí xung quanh không được cao hơn +40oC và không thấp hơn -5oC. Nhiệt độ trung bình trong vòng 24 giờ không được cao hơn +35oC.

2. Khi lắp đặt và sử dụng trong nhà, độ cao của vị trí sử dụng không được vượt quá 2000M.

3. Độ ẩm tương đối của không khí xung quanh không được vượt quá 50% khi nhiệt độ tối đa là +40°C và cho phép độ ẩm tương đối lớn hơn ở nhiệt độ thấp hơn. (Ví dụ: 90% ở +20°C) Cần phải xem xét ảnh hưởng của sự ngưng tụ đôi khi có thể xảy ra do thay đổi nhiệt độ.

4. Khi lắp đặt thiết bị độ nghiêng với mặt phẳng thẳng đứng không được vượt quá 5%. Thiết bị phải được lắp đặt ở nơi không bị rung, va đập mạnh và ở nơi mà các bộ phận điện không bị ăn mòn.

5. Khi người dùng có yêu cầu đặc biệt, họ có thể thương lượng với nhà sản xuất.

Vật liệu vật liệu chủ yếu bao gồm:

80% hộp phân phối trên thị trường được làm bằng vật liệu thép tấm cán nguội này, rất chắc chắn và bền bỉ.

Tấm inox có chức năng chống gỉ tốt, hộp phân phối bền hơn.

Tiêu chuẩn áp dụng:

GB 7251.1-2013 Thiết bị đóng cắt và điều khiển hoàn chỉnh điện áp thấp

GB/T 7251.12-2013 Thiết bị đóng cắt và điều khiển hoàn chỉnh điện áp thấp

GB 7251.8-2005 Bộ thiết bị đóng cắt và điều khiển hoàn chỉnh điện áp thấp Yêu cầu kỹ thuật chung đối với bộ thiết bị hoàn chỉnh thông minh

RFQ

1. Tủ điện phân phối có những phân loại chính nào?

Tủ phân phối điện phòng máy tính thường được chia thành ba cấp: tủ phân phối điện → tủ phân phối điện thông minh → tủ phân phối điện thông minh chính xác.

---Theo chất liệu, tủ phân phối điện có thể chia làm 2 loại: gỗ và kim loại. Vì mức độ bảo vệ của tủ phân phối điện bằng kim loại hơi cao nên hầu hết chúng đều được làm bằng kim loại.

--Dựa vào đặc điểm kết cấu và công dụng, tủ phân phối có thể được chia thành tủ phân phối bảo vệ, tủ phân phối kiểu ngăn kéo, v.v.

1) Tủ phân phối điện bảo vệ, còn được gọi là tủ phân phối điện khép kín (tủ công tắc bảo vệ/kín), dùng để chỉ tủ công tắc điện áp thấp trong đó tất cả các mặt ngoại trừ bề mặt lắp đặt đều được bao bọc. Các bộ phận điện như công tắc, bảo vệ, giám sát và điều khiển của loại tủ phân phối này được lắp đặt trong một vỏ kín làm bằng thép hoặc vật liệu cách điện và có thể lắp đặt trên hoặc ngoài tường. Có thể không có biện pháp cách ly giữa mỗi mạch điện trong tủ phân phối, hoặc có thể sử dụng tấm kim loại nối đất hoặc tấm cách điện để cách ly. Thông thường, có một khóa liên động cơ khí để vận hành cửa và công tắc chính. Ngoài ra còn có một tủ phân phối điện để bàn bảo vệ (tức là bảng điều khiển), với các thiết bị điều khiển, đo lường, tín hiệu và các thiết bị điện khác được lắp đặt trên bảng điều khiển. Các thành phần của tủ phân phối điện bảo vệ được cách ly bằng các tấm bảo vệ và có mức độ cao hơn. Chúng chủ yếu được sử dụng làm thiết bị phân phối điện tại các địa điểm xử lý.

2) Tủ phân phối điện kiểu ngăn kéo (còn gọi là tủ công tắc kiểu ngăn kéo). Loại tủ phân phối này sử dụng tấm thép làm vỏ kín, các bộ phận điện của mạch vào và ra được lắp đặt trong các ngăn kéo tạo thành một khối chức năng có thể hoàn thành một số nhiệm vụ cấp điện nhất định. Các khối chức năng được ngăn cách với thanh cái hoặc cáp bằng một tấm kim loại nối đất hoặc một bảng chức năng làm bằng nhựa, tạo thành ba khu vực: thanh cái, khối chức năng và cáp. Ngoài ra còn có biện pháp cách ly giữa từng đơn vị chức năng.

Loại tủ phân phối điện này có độ tin cậy, an toàn, tương thích và thay thế lẫn nhau cao. Nó là một tủ phân phối điện tương đối tiên tiến. Hầu hết các tủ phân phối điện được sản xuất hiện nay đều là tủ công tắc dạng ngăn kéo, có thể dùng để điều khiển nguồn điện. Các doanh nghiệp công nghiệp, khai thác mỏ và các tòa nhà cao tầng yêu cầu kiểm soát phân phối điện tập trung cao hơn hoặc độ tin cậy cung cấp điện cao hơn.

3) Tủ phân phối điện chiếu sáng

Tủ phân phối chiếu sáng điện được lắp đặt khép kín và cấp độ khác nhau tùy theo yêu cầu của trường hợp sử dụng. Tủ phân phối điện chiếu sáng chủ yếu được sử dụng làm thiết bị phân phối điện cấp thấp, chẳng hạn như để điều khiển phân phối điện tại các địa điểm sản xuất trong các doanh nghiệp công nghiệp và khai thác mỏ.

4) Tủ phân phối bảng cố định, thường được gọi là bảng chuyển mạch hoặc bảng phân phối. Nó là một tủ phân phối điện mở có tấm chắn. Mặt trước có chức năng bảo vệ, mặt sau và mặt bên cũng có thể tiếp xúc với các bộ phận mang điện. Nó chỉ có thể được sử dụng trong các doanh nghiệp công nghiệp và khai thác mỏ có mức độ bảo vệ thấp và yêu cầu thấp về tính liên tục và độ tin cậy của nguồn điện. Cấp điện tập trung trong phòng trạm biến áp. Tủ phân phối điện cố định còn được gọi là tủ phân phối điện. Mặt trước của nó là một tấm tủ, có thể được sử dụng để che chắn và đóng mở. Mặt sau và hai bên mở và có thể truy cập các thiết bị trực tiếp. Tủ phân phối điện bảng cố định có mức độ bảo vệ thấp và chỉ có thể sử dụng trong một số trường hợp không yêu cầu hiệu suất cao và cần nguồn điện liên tục, chẳng hạn như nguồn điện tập trung trong phòng máy biến áp trong các doanh nghiệp công nghiệp và khai thác mỏ.

2.Sự khác biệt chính giữa tủ phân phối chính xác và tủ phân phối truyền thống như sau:
